產品描述


G1003 HART 轉 Modbus 網關.jpg

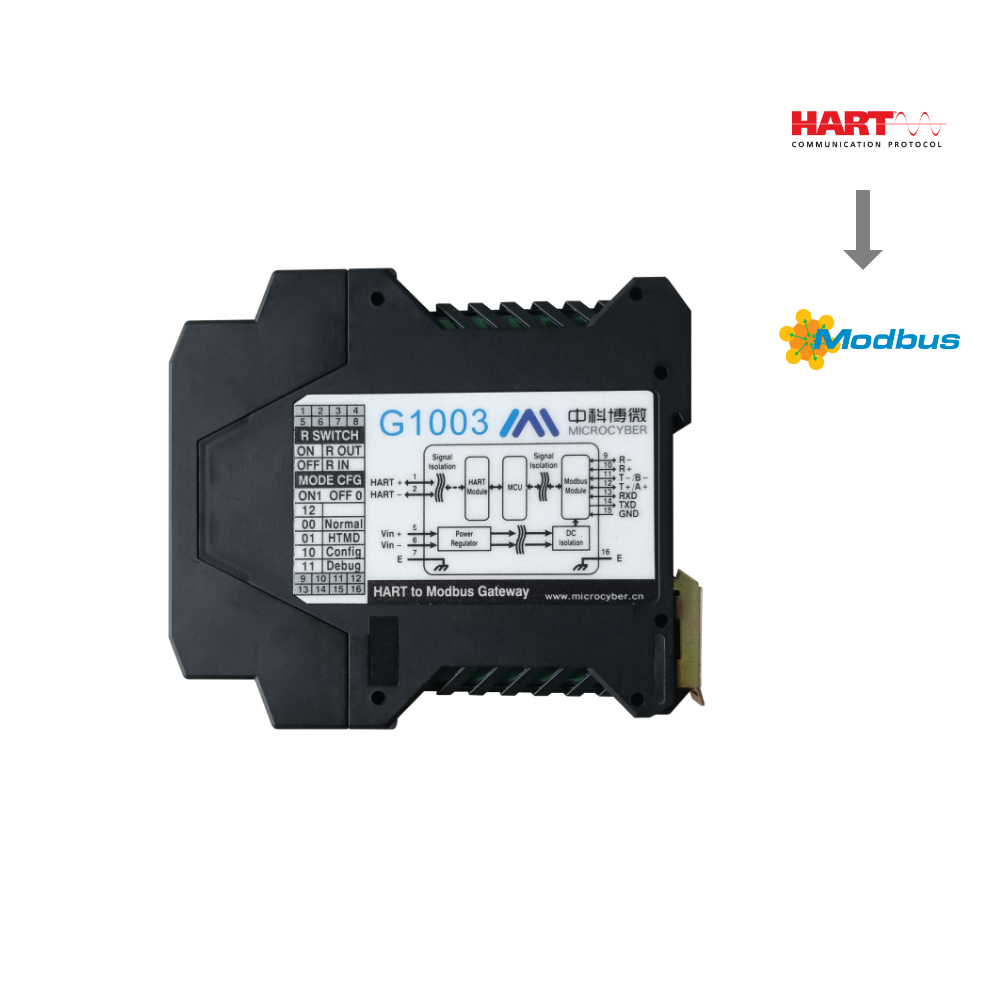

G1003 HART 轉 Modbus 網關：實現了 HART 到 Modbus RTU/ASCII 的轉換功能?？梢允苟鄠€符合 HART 從站協議的 HART 從站設備接入到 Modbus 網絡中。網關內部的 HART 端做主站，Modbus 端做從站。

G1003 HART 轉 Modbus網關.jpg

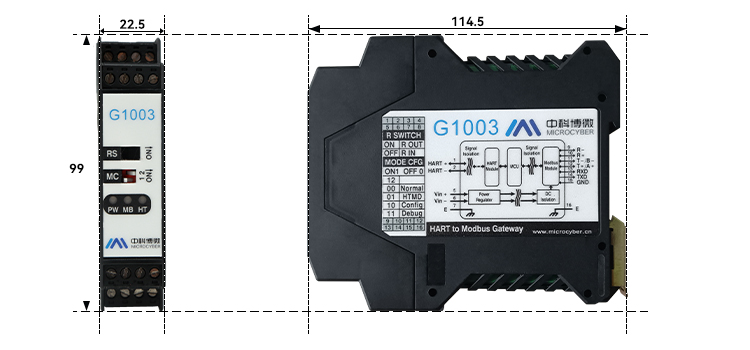

G1003 HART 轉 Modbus 網關外形尺寸圖：

尺寸圖（單位：mm）

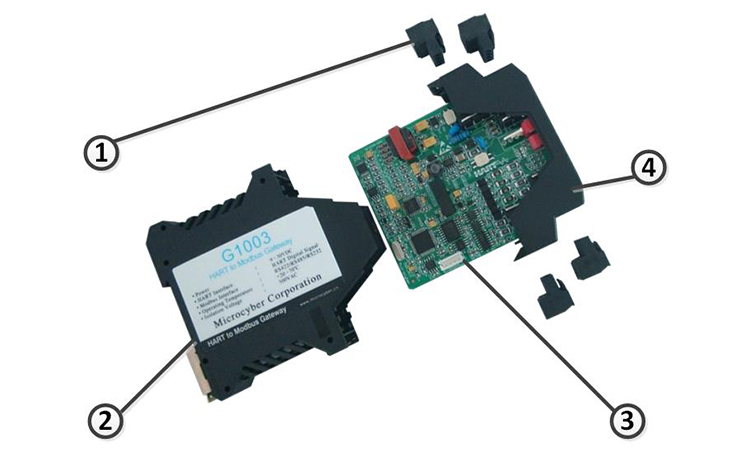

G1003 HART 轉 Modbus 網關結構圖：

網關設備整機結構圖

接線端子

下部殼體

網關主板

上部殼體

G1003 HART轉 Modbus 網關.jpg

G1003HART 轉 Modbus 網關.jpg

G1003HART轉 Modbus 網關.jpg

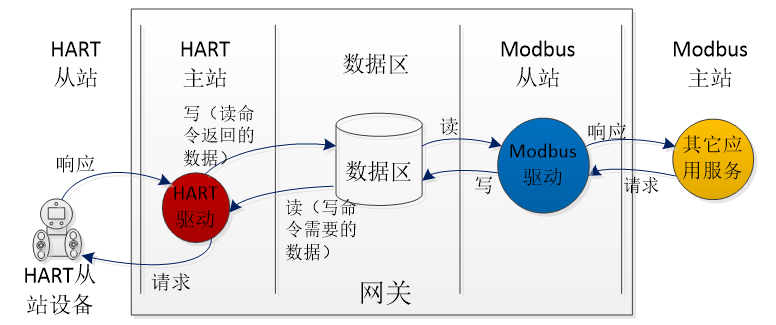

G1003 HART 轉 Modbus 網關數據訪問圖：

網關數據訪問圖

G1003 HART 轉 Modbus 網關詳細數據一覽：

基本參數：

參數名稱	參數說明
網關電源	9~30VDC
HART接口	HART數字信號
功耗	1W
HART接口輸入阻抗	≥5KΩ
HART接口耐壓值	50VDC
HART輸出幅值	500mVpp（500Ω）
濕度范圍	（5~95）%RH
工作溫度	-20℃~70℃
存儲溫度	-20℃~70℃
隔離電壓	Modbus和HART接口，500VAC
HART主站類型	第一主站或第二主站可選
HART網絡拓撲	支持HART單點工作模式或多點工作模式，最多掛接15臺儀表
陣發模式(Burst)	支持HART從站設備陣發模式
HART自定義命令	支持最多100條自定義HART命令，HART輸入輸出區數據緩沖區各5000字節
HART調制解調器模式	網關可被配置為HART調制解調器模式進行使用
HART采樣電阻	可選擇使用內部采樣電阻或外部采樣電阻
Modbus硬件接口	RS232、RS422、RS485
Modbus波特率	300,600,1200,2400,4800,9600,19200,38400,57600,115200bps可選
Modbus通信模式	支持Modbus從站RTU、ASCII通信模式
Modbus功能碼	0x03/0x04/0x06/0x10

性能指標：

指標名稱

指標說明

防護等級

外殼防護等級達到IP20

電磁兼容

符合GB/T 18268.1-2010《測量、控制和實驗室用的電設備電磁兼容性要求第1部分:通用要求》中工業場所的抗擾度要求

HART總線測試方法采用GB/T 18268.23-2010 《測量、控制和實驗室用的電設備電磁兼容性要求第23部分：特殊要求帶集成或遠程信號調理變送器的試驗配置、工作條件和性能判據》

HART 轉 Modbus 網關.jpg

G1003 網關.jpg
