HART(Highway Addressable Remote Transducer)協議是美國Rose—mount公司于20世紀80年代中期推出的，主要用于現場智能儀表和控制系統間的數字通信。HART協議在4mA~20mA模擬信號上疊加音頻數字信號，數字信號幅度為0.5mA，數據率達1200b／s，以1200 Hz代表邏輯“1”，2200 Hz代表邏輯“0”，進行雙向數字通信。HART通信具有同時點對點4mA～20 mA模擬和數字通信、多站通信方式、多種傳輸?shù)忍攸c(diǎn)。

HT1200M 國產HART芯片的特性：

l單片、半雙工1200b/s速率的頻移鍵控(FSK)調制解調器

lBell202標準的FSK頻移鍵控信號，載波為1200Hz和2200Hz

l內部集成了接收帶通濾波器電路和發送信號波形整形電路

l外接460.8kHz晶體或陶瓷濾波器內部時鐘振蕩器或者使用外部輸入時鐘

l工作溫度: -40℃～+85℃

l電源電壓: 2.7V～5.0V

l滿足HART物理層要求

l支持LQFP32及QFN32封裝

l全兼容安森美的A5191、HT2015、HT20C15

HT1200M 國產HART芯片引腳定義及說明：

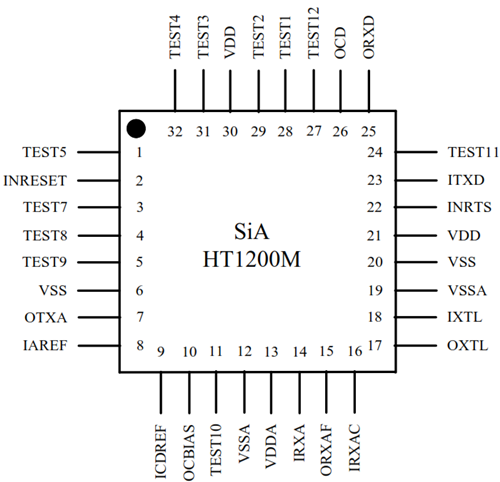

HT1200M 國產HART芯片LQFP32 & QFN32引腳分布圖：

基于HT1200M 國產HART芯片 的HART協議通信卡設計：

HART協議通信模塊主要由現場儀表內的MCU、HT1200M和DA（目前使用最多的是AD421）芯片組成。其中DA芯片接收MCU傳送的數字信號并轉換成4mA～20mA電流輸出，HT1200M接收疊加在4mA~20mA環路上的FSK信號．解調后傳輸給MCU．或?qū)CU產生的應答信息調制成FSK信號經波形整形器后由DA芯片疊加在4mA~20mA環路上發送出去。下圖為HART通信模塊結構框圖及HT1200M典型的電路原理圖：

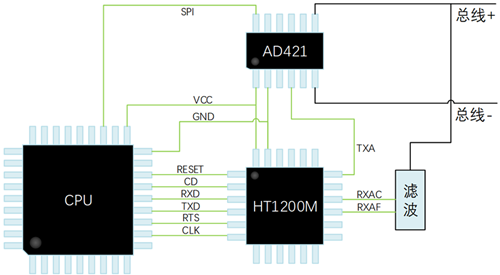

HART模塊結構框圖

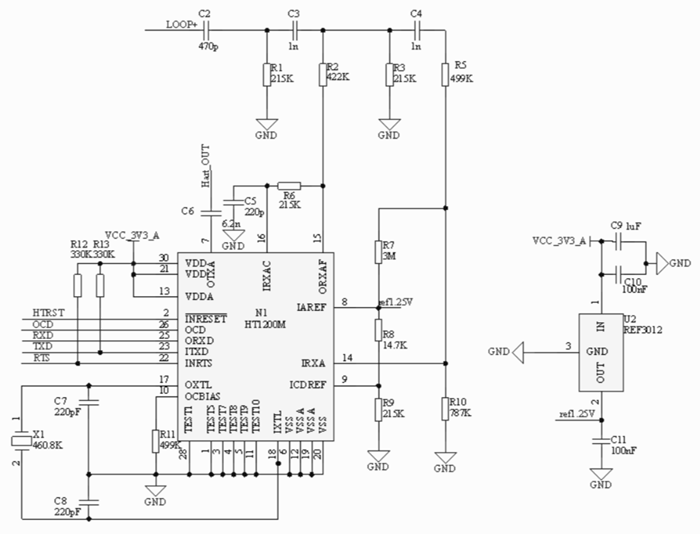

HT1200M典型的電路原理圖
