HART通信協議

1. HART數字通信

●數據更新率

在支持HART協議的壓力/差壓變送器中，應支持不同的數據更新率,在系統設計和配置的過程中，由系統軟件或手操器來對變送器進行配置。HART壓力/差壓變送器將按照配置工作于不同狀態。支持HART協議的壓力/差壓變送器應支持下列模式:

— 請求/響應模式下，每秒2~3次更新 ;

— 可選擇的陣發模式下，每秒3~4次更新 。

● 數據字節結構

在HART數字通信，通信過程中，傳輸的數字字節結構采用1個起始位，8個數據位，1個奇校驗位，1個停止位的方式。

●數據完整性

HART協議數字通信中，主設備向從設備發送命令采集數據或請求數據,在命令響應的過程中,除發送命令請求的數據外，還提供了判斷通信狀態的相關信息。

HART數字通信數據傳輸過程中的錯誤校驗采用二維錯誤校驗方法。

●物理層和數據鏈路層

HART通信協議的物理層和數據鏈路層應符合:IEC61784-1: 2010的規定。

●應用層

HART通信協議的應用層應符合IEC61158-5-20:2010和IEC61158-6-20: 2010的規定。

2. 壓力/差壓變送器設備族互操作規范

HART命令集為所有現場設備提供統一、一致的命令。此命令族包括三種類型的命令: 通用命令、常用命令和設備專用命令。主站應用程序可以為某個特殊應用的執行而使用任何必要的命令。 表給出了常見HART協議命令的分類。

HART命令分類

3. 通用命令

通用命令(UniversalCommand)指任何采用HART協議的儀表必須支持的命令。通用命令可以訪問常規儀表常用操作的信息(比如,讀取第一個過程變量的數值及單位)。

HART協議通用命令

5.中科博微的壓力變送器

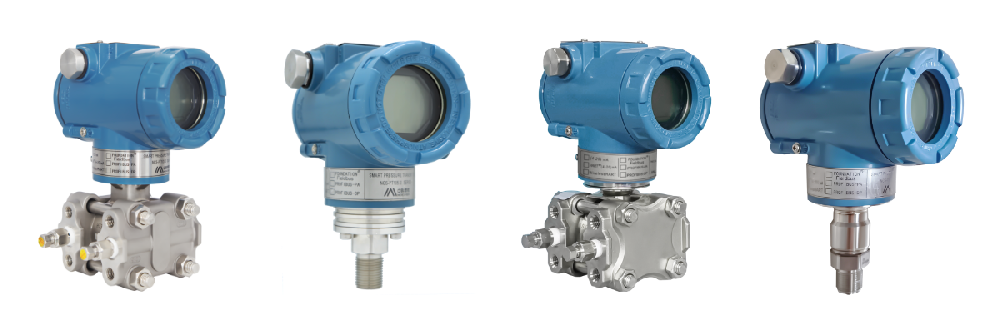

中科博微的NCS-PT105II系列智能壓力變送器采用先進、成熟、可靠的電容式、單晶硅式以及擴散硅式壓力傳感器，結合先進的微處理器技術和數字化測量技術精心設計而成。內部微處理器的強大功能和高速運算能力使其具備了智能化、高精度、高可靠和零點穩定等優良品質；液晶顯示模塊能夠顯示壓力、溫度、電流等多種物理量；按鍵操作可實現零點遷移、量程設定等多種功能，易于現場調試。可以測量壓力、差壓、液位、流量等多種工業參數，可以廣泛應用于石油、化工、電力、冶金等行業。部分性能指標如下：

●支持HART、FF H1、PROFIBUS PA、PROFIBUS DP協議最新版本；

●可通過HART協議認證測試、 FF互操作、PI認證測試；

●壓力種類包括：表壓、絕壓、差壓；

●最高精度：±0.075%滿量程(20℃，量程比10:1范圍內)；

●長期穩定性：±0.2%量程上限/5年；
