1. 熱電阻測量

●熱電阻輸入信號處理

熱電阻傳感器通常使用四線制進行連接，即具有兩根用于向熱電阻傳感器提供驅動電流的連接線和兩根用于分接熱電阻傳感器兩端的、測量電壓的連接線。這種連接方法通過溫度變送器提供了溫度傳感器（包括導線）的最大診斷覆蓋范圍。

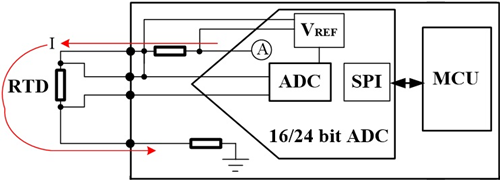

四線制熱電阻驅動與測量

工業界普遍采用三線制連接方式。但是，當三根連線長度、材質不同時會出現不能排除的測量誤差。

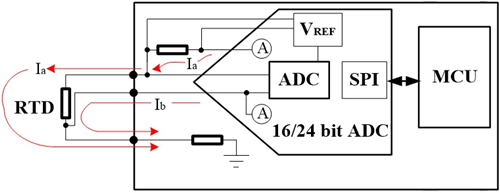

三線制熱電阻驅動與測量

使用兩線制連接時，導線的電阻完全進入整個測量誤差。溫度變送器可以通過兩線制接線電阻清零的操作去除導線電阻。

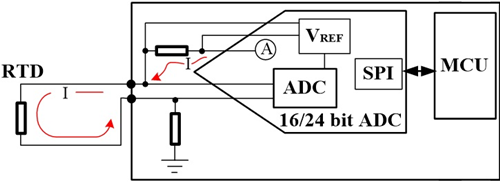

兩線制熱電阻驅動與測量

● 傳感器驅動電流

如果傳感器驅動電流過低，測量信號有被端子處熱電電壓嚴重影響的風險，最小值必須保證端子處熱電電壓可以忽略不計。如果傳感器驅動電流過大，熱電阻傳感器將被加熱。因此，傳感器驅動電流不應超過1mA。

● 傳感器線路電阻

頭部型溫度變送器允許傳感器線路電阻應至少為20?。導軌型、現場型溫度變送器允許傳感器線路電阻應至少為50?。在線路電阻以上，輸出信號可以切換到符合NAMUR建議的錯誤模式。

● 開路、線路/傳感器斷路

開路、斷路不僅意味著線路、傳感器的物理斷路，還意味著傳感器電阻大于DIN EN 60751標準中熱電阻最高溫度定義的情況。溫度變送器必須可靠地檢測到線路/傳感器斷路，并將輸出信號切換到符合NAMUR建議的錯誤模式。

● 線路/傳感器短路

短路不僅意味著線路、傳感器的物理短路，還意味著傳感器電阻小于DIN EN 60751標準中熱電阻最低溫度定義的情況。溫度變送器必須可靠地檢測到線路/傳感器短路，并將輸出信號切換到符合NAMUR建議的錯誤模式。

2. 熱電偶測量

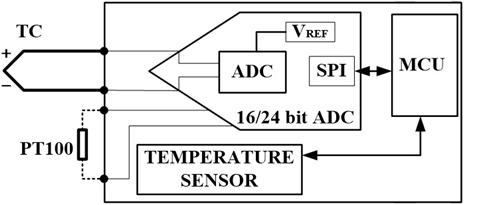

● 熱電偶輸入信號處理

使用溫度變送器內部參考端的熱電偶使用延長型補償導線或補償型補償導線連接到溫度變送器；使用溫度變送器外部參考端的，可以使用銅線連接到溫度變送器。

●開路、線路/傳感器斷路

開路、斷路不僅意味著線路、傳感器的物理斷路，還意味著傳感器線路電壓高于DIN EN 60584-1標準定義熱電偶最高溫度的情況。溫度變送器必須可靠地檢測到開路、線路/傳感器斷路，并將輸出信號切換到符合NAMUR建議的錯誤模式。

●線路電阻

允許的線路電阻是傳感器導線和熱電偶的組合。頭部型溫度變送器應該至少5k?。導軌型、現場型溫度變送器最小值應為10k?。在線路電阻以上，輸出信號可以切換到符合NAMUR建議的錯誤模式。

●傳感器短路

傳感器短路的檢測被認為是非常困難的，但這是可取的。通常將上游熱電偶的短路位置等同于并聯電路，這會產生測量誤差。

3. 中科博微溫度變送器

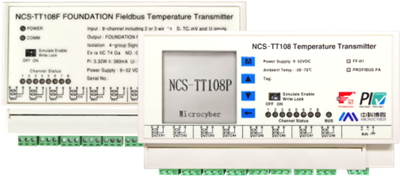

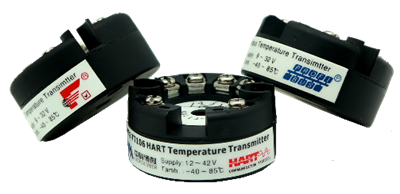

NCS-TT108即可以導軌安裝也可以盤裝。頭部型NCS-TT106x也可以增加安裝配件用導軌安裝。

中科博微溫度變送器的熱電阻驅動電流：依據線制不同、傳感器類型不同在0.21mA～0.84mA之間。用于熱電阻測量時，傳感器引線單根電纜最大電阻50Ω。用于熱電偶測量時，傳感器電纜最大總電阻10kΩ。

《NE 43數字變送器故障信息信號電平的標準化 》建議。

中科博微的溫度變送器均合上述熱電阻、熱電阻測量中的短路、斷路處理方式。其中4～20mA+HART 協議溫度變送器的輸出電流如上表所示，符合NE 43建議。
