1、NAMUR及NE 107建議

過程工業自動化技術用戶協會（NAMUR）由來自拜耳（Bayer）、巴斯夫（BASF）等企業初始創立，該協會代表著過程工業測量和控制技術的用戶。成員來自于運營過程工業工廠的公司、為過程工業提供工程服務的公司、研究機構及其他協會。

《NE 107現場設備的自監測與診斷》是NAMUR提出的關于現場設備內部進行自我監測與診斷，并且通過狀態信號表示監測、診斷結果的建議。使用來自相關聯的、其它現場設備信息進行的監測與診斷，不在NAMUR 107建議范圍內。

現場設備僅指具有標準信號輸入輸出的測量設備與執行設備。現場設備的診斷在維護中變得越來越重要，可以幫助控制系統管理人員或現場設備維護人員根據需要采取行動。NAMUR收集了制造商和用戶對現場設備自監測與診斷能力和發展的期望。分析了通常的自監測、診斷方法；總結、歸類了自監測與診斷結果；定義了顯示現場設備自監測與診斷結果的、適當的狀態信號和信息。

2、自我監測與診斷

自我監測與診斷是指現場設備的自我測試、檢查與判斷，包括內部電子電氣部分、傳感器與執行器部件、機械結構等。例如，由于浮子或浮筒進水致使液位測量錯誤，導致持續的低液位告警。自我監測永遠無法檢測到每一個可能的故障，因為許多不同的故障可能對信號產生相同的影響。這意味著，雖然故障檢測是可以實現的，但做不到明確的診斷。例如，接觸式溫度計的響應時間可能會因熱電偶套管中的各種故障而發生變化。

誤差、故障、錯誤的來源可能是：

? 電子電氣部件                             ? 傳感器或執行器元件

? 機械結構部件                             ? 安裝期間

? 設備投入運行時                          ? 維護期間

? 由于不符合規定條件的操作         ? 連接到流程時

? 具有輔助能量

各種監測方案的優缺點：

現場設備的自我監測與診斷要求：

最重要的要求是診斷結果必須可靠，以使用戶能夠采取適當的行動。錯誤的診斷比沒有更糟糕。診斷必須及時。所有相關診斷參數必須可讀。

希望設備能夠在運行時報告由于不符合規定條件而導致的故障。建議對現場設備中的內部變量進行監測，這些變量對主要測量和執行功能最為重要。

在一些設備中，如分析儀，在正常操作過程中可能會出現磨損或輔助材料接近用完。在這些情況下，還需要監測由工藝或材料老化引起的其他磨損現象，以便及時維護。

制造商應清楚地描述設備或附加設備組件中實現的每個診斷功能。說明應包括：

? 診斷功能中包含的參數和值的列表。

? 參數是否保存在現場設備中，可以由用戶設置及如何更改設置。

? 固定值的詳細信息，或制造商對可調參數的標準設定值。

3、狀態信號

所有現場設備應有四個標準信號。它們是根據需要實現的，并告訴我們設備狀態。狀態信號提供有關設備狀態和可靠性的信息。定義的信號為：

故障F（Failure）：由于現場設備內部或與過程相關的部件出現故障，導致輸出信號無效。例如，“測量管振蕩頻率超出允許范圍，很可能是由于測量管損壞或傳感器有缺陷?！?/span>

功能檢查C（Check function）：由于設備激活測試、維護功能導致輸出信號暫時無效。例如，測量變量處于仿真狀態；激活校準功能。

超出規范S（Out of specification）：現場設備運行超出設定的范圍?？赡苡蓛炔繙y量漂移或外部過程的影響引起。

維修請求M（Maintenance required）：現場設備尚能提供有效的輸出信號，但現場設備將由于外部操作條件失去一部分功能或能力，需要近期或中期進行維護。例如，pH電極的老化、磨損幾乎耗盡，或者功能將很快受到限制。

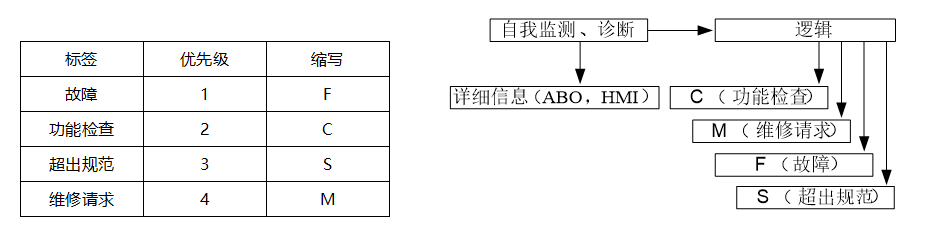

下表描述了標準的狀態信號、優先級及代號；下圖是診斷數據和狀態信號之間的連接圖。

自我監測和診斷結果必須映射到這四個狀態信號中的一個并顯示，現場設備需保持該狀態。無論使用何種傳輸介質（如HART、PROFINET、FF、PA），都必須能夠生成狀態信號。

在狀態信號同時出現的情況下，必須根據其優先級順序報告狀態。在由于“故障”信號將導致設備損壞，必須將最高優先級分配給“故障”信號，并且怱略設備的其它信息。在提供狀態“維修請求”后，設備通常會在通過“功能檢查”后恢復正常運行。為了始終通知控制室有關維修的信息，狀態信號“功能檢查”必須以比狀態信號“維修請求”更高的優先級進行表決?！俺鲆幏丁钡臓顟B信號通常更多地報告工藝條件，而不是設備本身。這個信號需要得到最低的優先級。這也適用于這樣一種說法，即優先級較高的狀態很少出現。當狀態發生變化時，必須立即發出狀態信號。信號的確認從來都不需要在設備本身進行，這是上級系統的任務。

狀態信號的圖形說明：

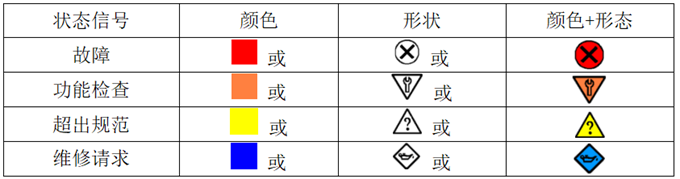

對于現場設備控制面板、過程控制器面板、工程師站、現場設備管理（EDDL、FDT/DTM、FDI）文件、現場設備管理系統（AMS），應根據下表選擇插圖。

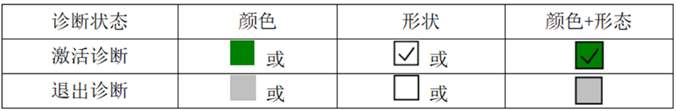

當指示診斷功能激活時，應使用下表中指示診斷激活的符號。

在自由圖形（例如控制系統工藝流程圖）中，測量點的狀態應該是明顯的。詳細診斷信息的顯示是可有可無的。無效值（由于未實現）必須使用“？”，“xxx”或“***”之類的項目進行標記。

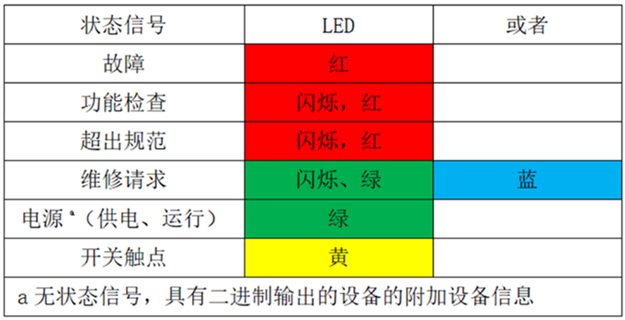

使用LED表示狀態信號，必須根據下表示狀態信號。

信號應該是明確的，即使沒有手冊也可以理解。因此，必須避免使用不同閃爍頻率或不同亮度的差異化。以類似的方式對輸入和輸出信號化保持相同的需求。

必須考慮到，特別是對于Ex i設備，能量消耗是至關重要的，并且需要減少LED。此外，用于雜色LED的不同電壓電平會增大電路的復雜性。出于這個原因，上表的不同狀態信號必須用一種顏色表示。

具有有效信號的“維修請求”必須用閃爍的綠色表示。或者，允許使用藍色LED。

由于“功能檢查”的“超出規范”，需要或正在進行維護人員的活動。因此，沒有必要在現場設備上進行進一步的區分。在這兩種情況下，信號都可能無效。因此，兩個信號都由閃爍的紅色LED表示。狀態“故障”由紅色LED指示。

4、溫度變送器產品簡介

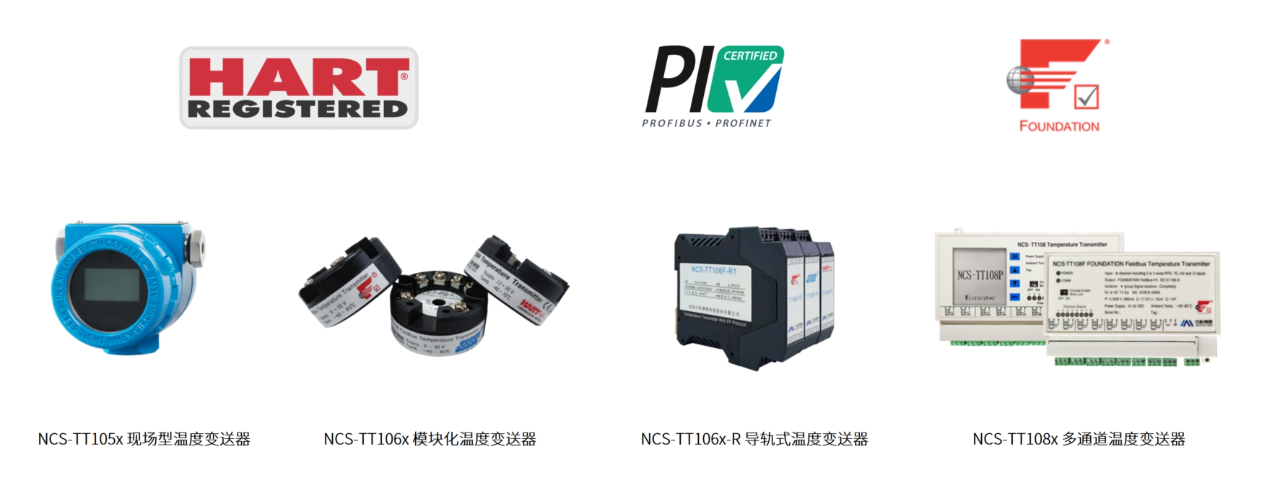

沈陽中科博微科技股份有限公司的系列溫度變送器支持流程工業用HART、PROFIBUS PA、FF H1等現場總線通信協議。

系列溫度變送器通過FCG、PI國際組織認證，采用NE 107建議研發、設計，歡迎垂詢！
