24 VDC穩壓電源

1

2

PC機，操作系統為Windows 10（裝有FF/PA核心模塊Modbus配置工具軟件）

1

3

NI USB-8486

1

4

H1總線電源

1

5

H1終端匹配器

1

6

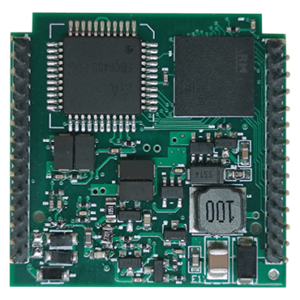

MC0313  Modbus轉FF嵌入式模塊

1

7

MC系列配置底板

1

8

USB轉TYPE C 數據線

1

CN1

BUS+

總線接口輸入正極

BUS-

總線接口輸入負極

CN2

GND

MC0313模塊的GND

A

485通信的A端

B

485通信的B端

RXD

模塊的串口接收端口（TTL電平）

TXD

模塊的串口發送端口（TTL電平）

RTS

模塊的串口RTS使能信號（TTL電平）

VCC

模塊3.3V輸出端口

6.2V

模塊6V輸出端口

CN3

GND

MC底板隔離后的GND

485-A

MC底板隔離后的485通信的A端

485-B

MC底板隔離后的485通信的B端

RTS-TTL

MC底板隔離后的模塊的串口RTS使能信號（TTL電平）

TXD-TTL

MC底板隔離后的模塊的串口發送端口（TTL電平）

RXD-TTL

MC底板隔離后的模塊的串口接收端口（TTL電平）

RXD-232

MC底板隔離后的RS232接收端口

TXD-232

MC底板隔離后的RS232發送端口

3.3V

MC底板隔離后的3.3V輸入端

CN4

TYPE C 接口，通過TYPE C數據線連接電腦，電腦需安裝USB轉UART驅動（CH340）

SW2撥碼開關

WP

寫保護撥碼開關，任何對FF通信模塊的寫入操作將被拒絕，這樣可防止FF通信模塊的數據被隨意更改

RST

復位撥碼開關，恢復變送器數據為出廠狀態。首先FF通信模塊斷電，將撥碼開關撥到ON位置，模塊上電，FF通信模塊恢復到出廠狀態，再將撥碼開關撥回OFF位置，保證下次上電不會誤動作。

S/E

仿真撥碼開關，可以實現仿真功能

SW1撥碼開關

第1-7位

用于PA的地址設置

第8位

用于MC0313和MC0307工作模式設定，配置模式（ON）及正常工作模式（OFF）

JP5

NRST

使用跳線短接后，核心板模塊處于復位狀態

485

使用跳線短接后，可以通過CN2端子的A 、B、GND與外界的RS485接口電路通信

TTL

使用跳線短接后，可以通過CN2端子的RXD、TXD、GND與外界的TTL接口串口通信

ISO

使用跳線短接后，配合JP4端子可以在CN3或CN4實現隔離輸出功能

JP4

USB

使用跳線短接后，將通過USB供電，配合JP5的ISO，可通過USB虛擬的串口與核心板通信。

232

使用跳線短接后，將通過USB供電或端子供電，配合JP5的ISO，可通過隔離后的RS32與核心板通信。

TTL

使用跳線短接后，將通過USB供電或端子供電，配合JP5的ISO，可通過隔離后的TTL與核心板通信。

485

使用跳線短接后，將通過USB供電或端子供電，配合JP5的ISO，可通過隔離后的RS485與核心板通信。

JP7

USB供電

使用跳線短接后，隔離的電路通過USB通電

端子供電

使用跳線短接后，隔離的電路通過CN3的3.3V供電
