MC0313模塊的配置及使用（三）
2024-06-28
本文接續《MC0313模塊的配置及使用（一）》和《MC0313模塊的配置及使用（二）》
MC0313設備上線測試
? 步驟1:按照總線接法將MC0313 Modbus轉FF嵌入式核心模塊接到FF系統中，第一次上電前需將S/E、WP及RST撥碼開關打到ON，恢復出廠值，上電5秒后，分別將S/E、WP、RST的撥碼開關分別撥到OFF狀態。
? 步驟2:打開Modbus slave軟件，新建工程模擬用戶數據。
Modbus_slave用戶數據模擬

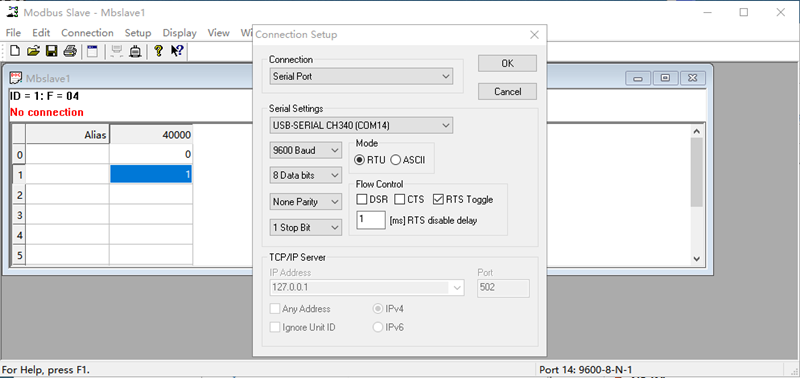

Modbus_slave通信參數配置

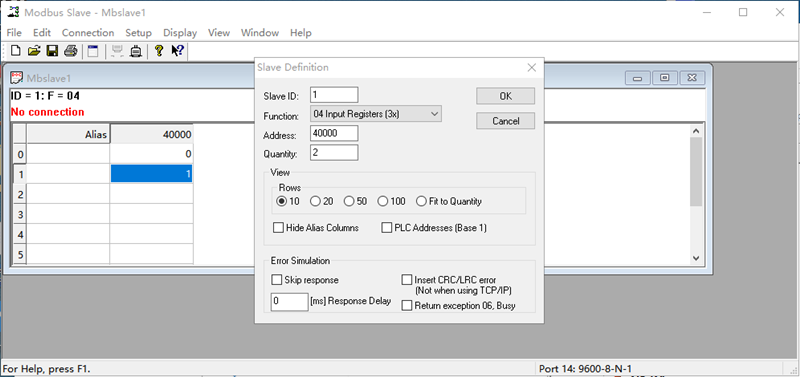

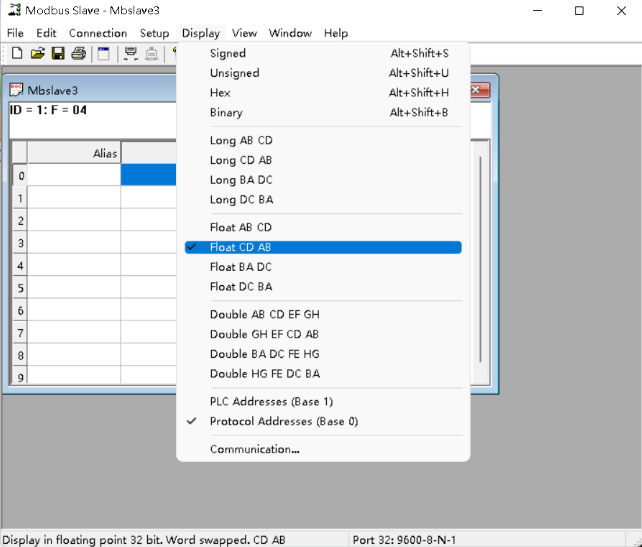

Modbus_slave通信參數數據類型配置
? 步驟3：打開NI-FBUS Configurator，將MC0313通過MC系列測試底板接入FF系統中，串口連接Modbus_slave，可見MC0313在NI中上線。

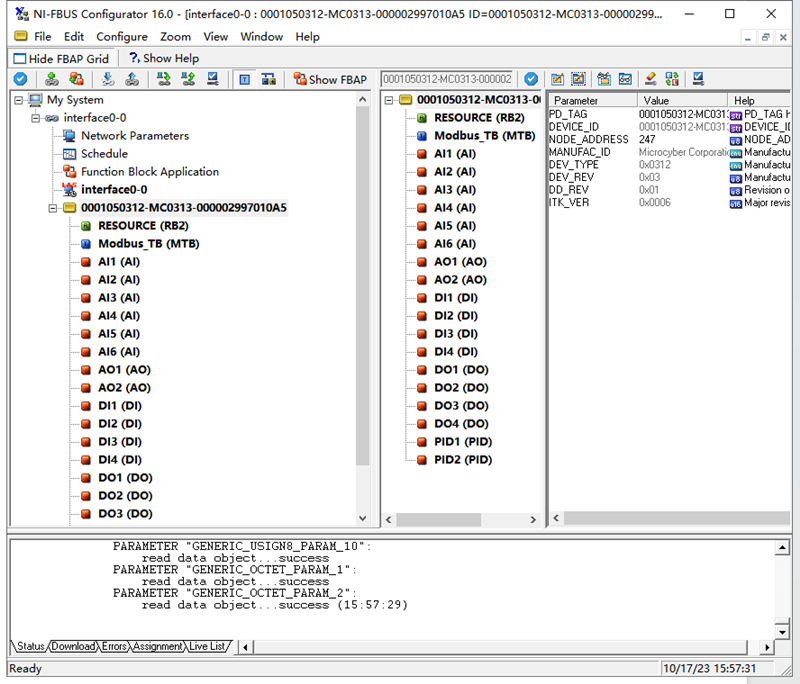

MC0313在NI中上線
? 步驟4：雙擊RB2資源塊，點擊Auto，將資源塊模態切換至Auto。

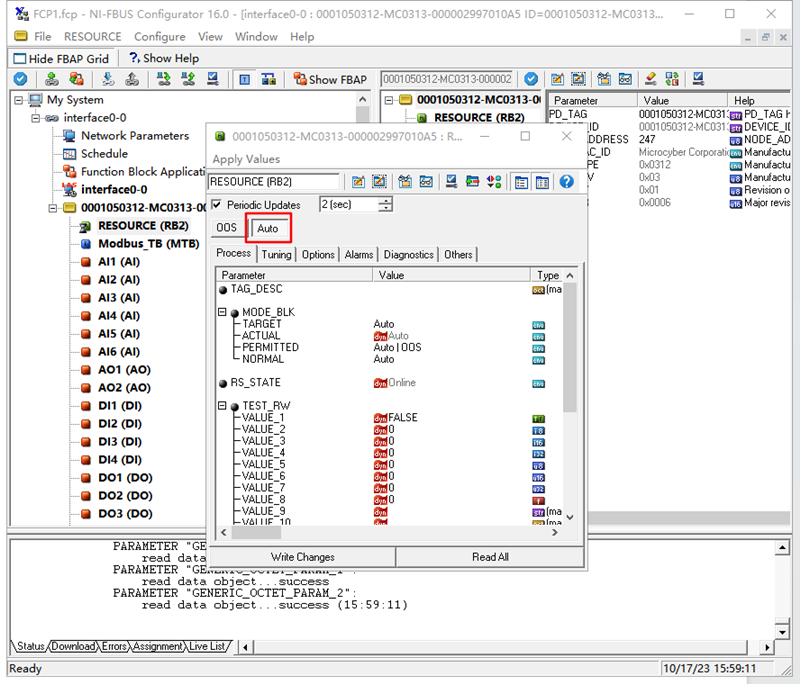

切換資源塊模態為Auto
? 步驟5：關閉資源塊，雙擊打開MTB轉換塊，點擊Auto，將變換塊模態切換至Auto。

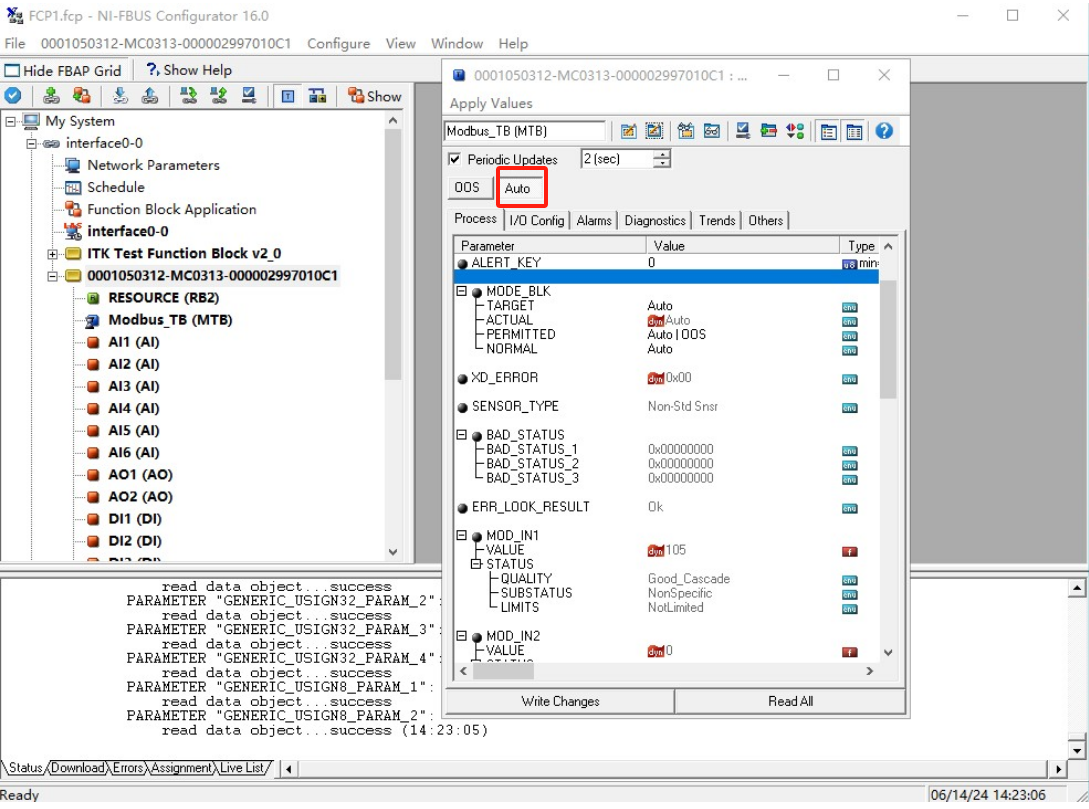

切換變換塊模態為Auto
? 步驟6：觀察參數MOD_IN1是否時時讀取Modbus_slave軟件中輸入的數據。

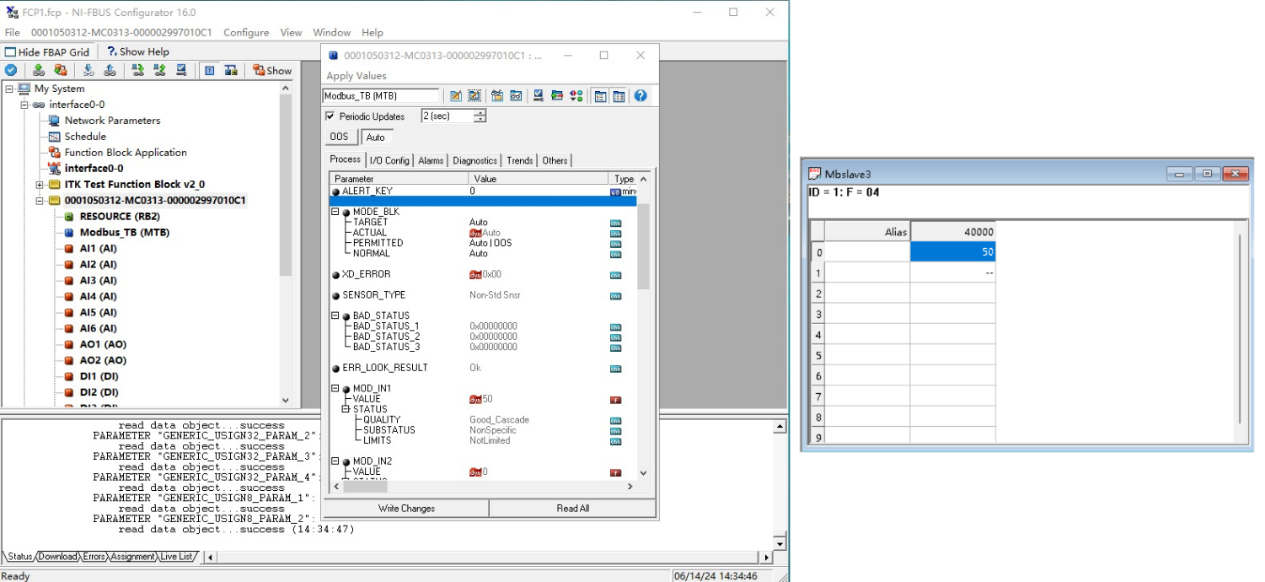

MC0313讀取模擬數據：50

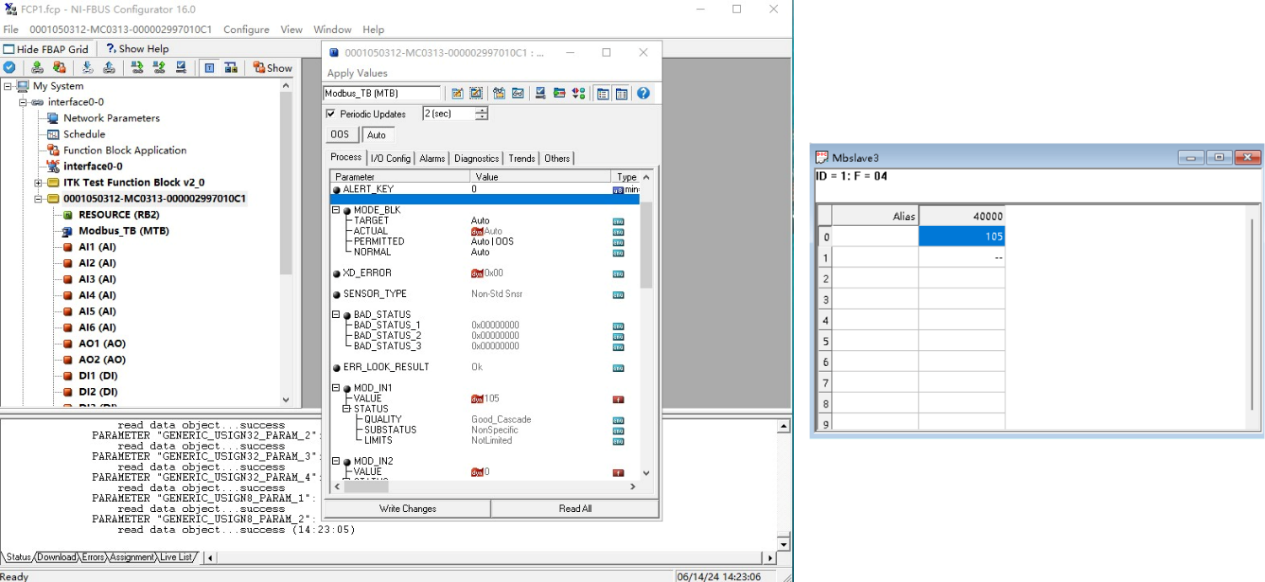

MC0313讀取模擬數據：105
MC0313的配置及使用就介紹到這里，大家有興趣可以聯系我們。

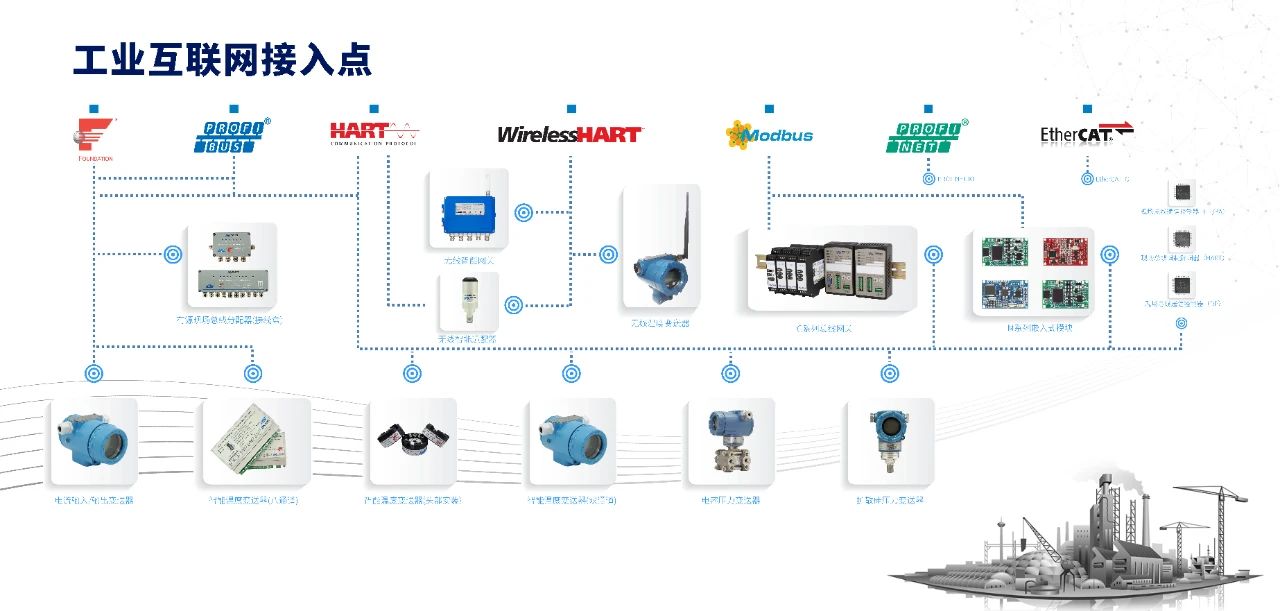

工業互聯網接入點
