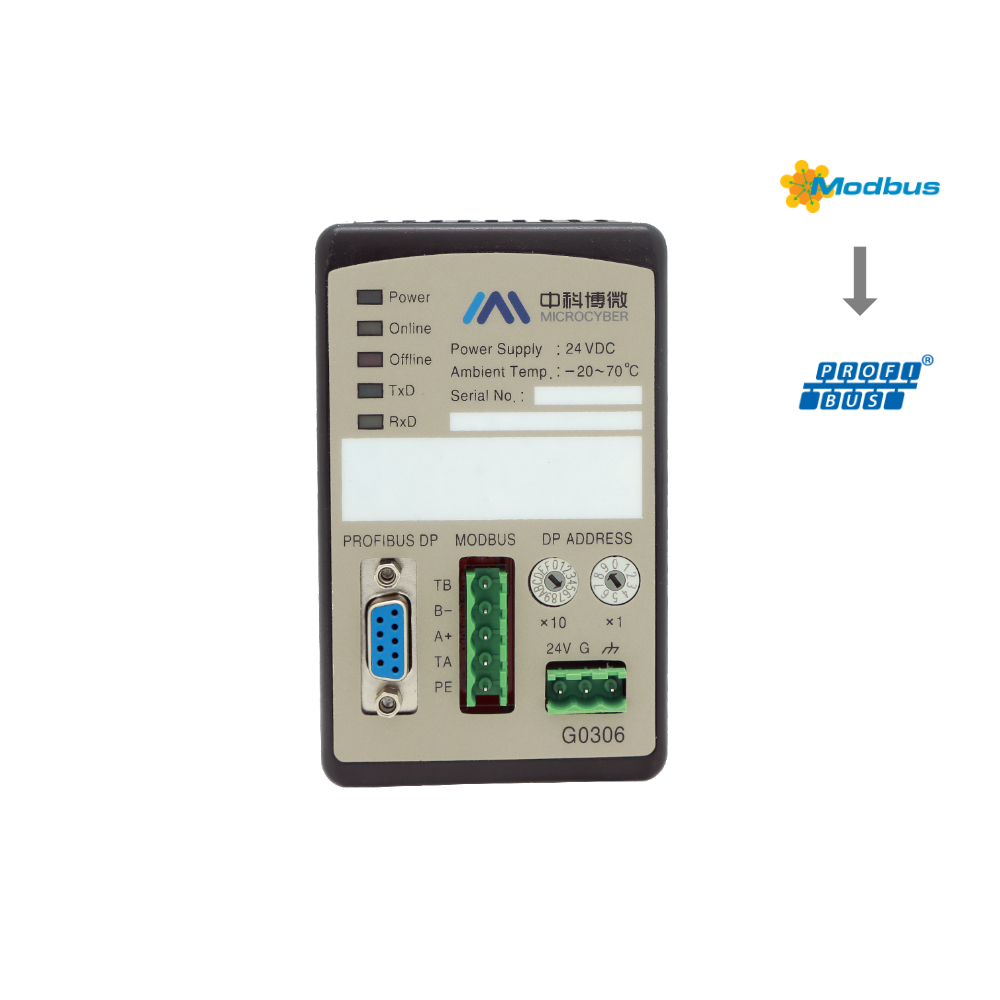

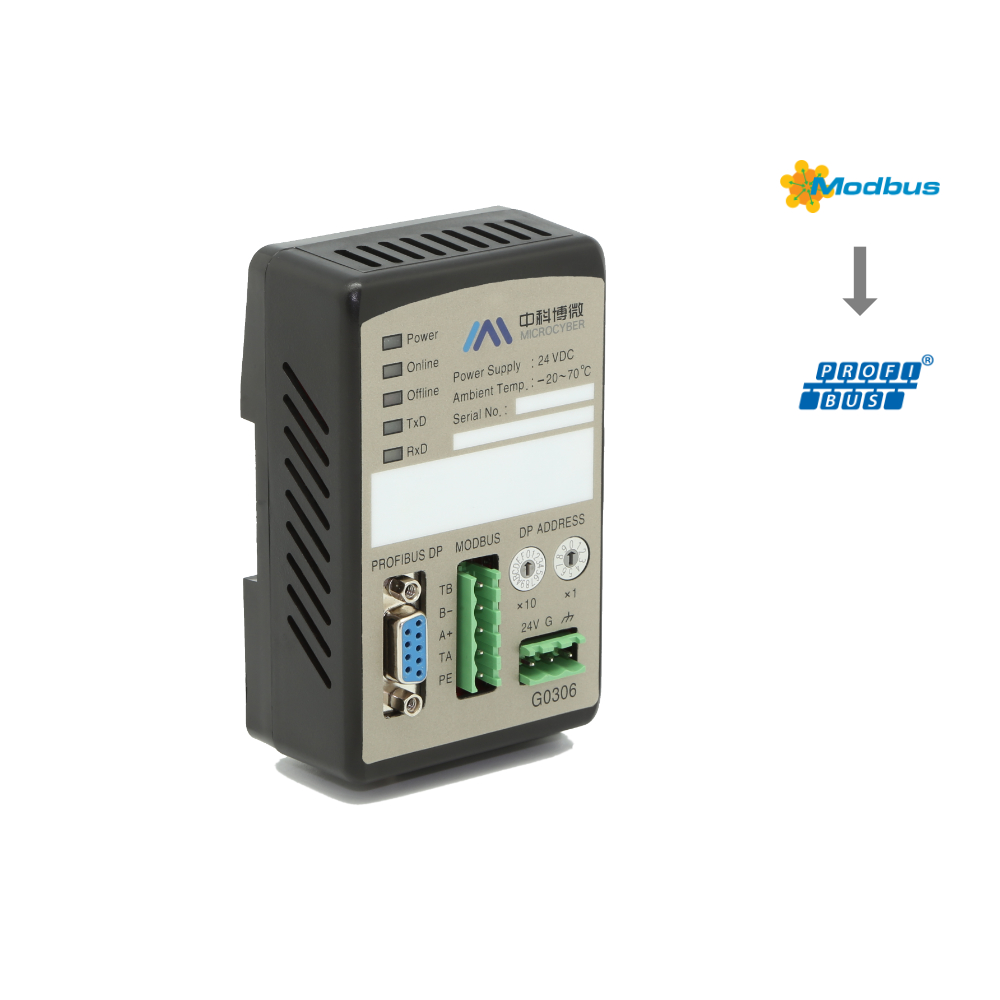

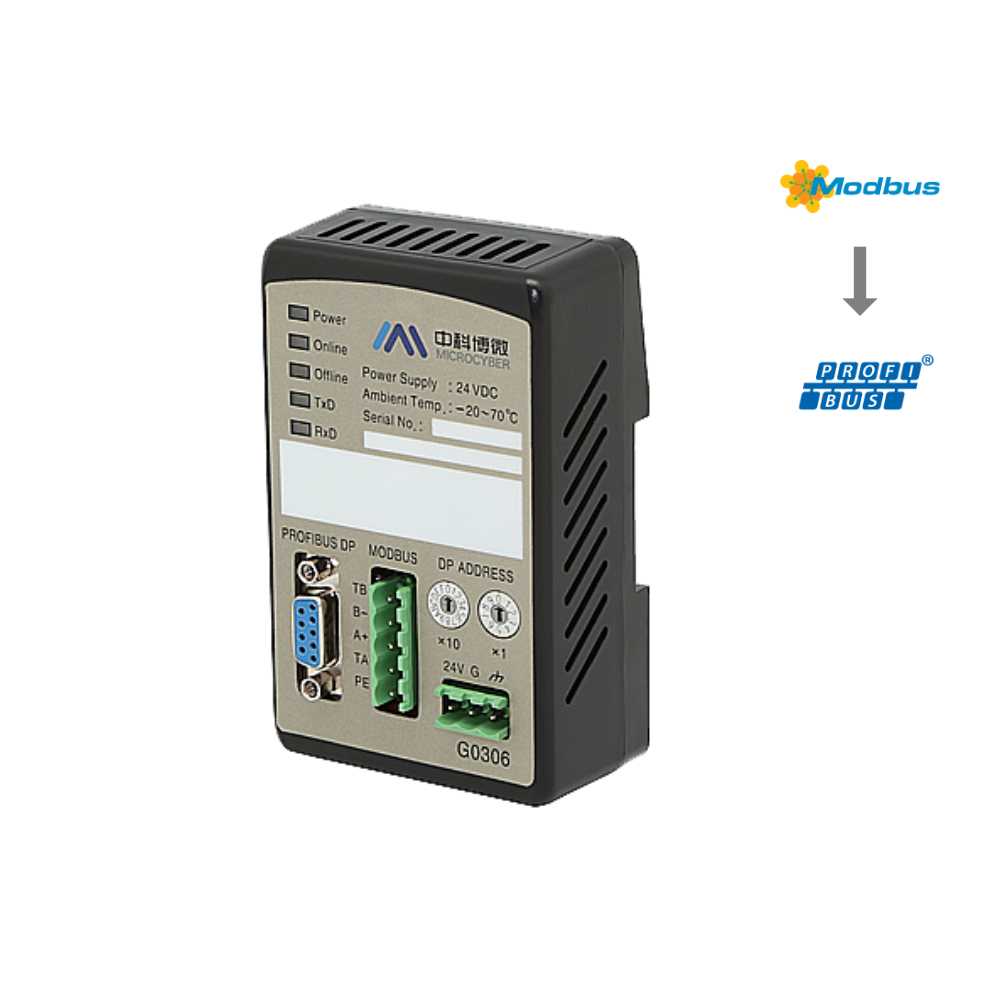

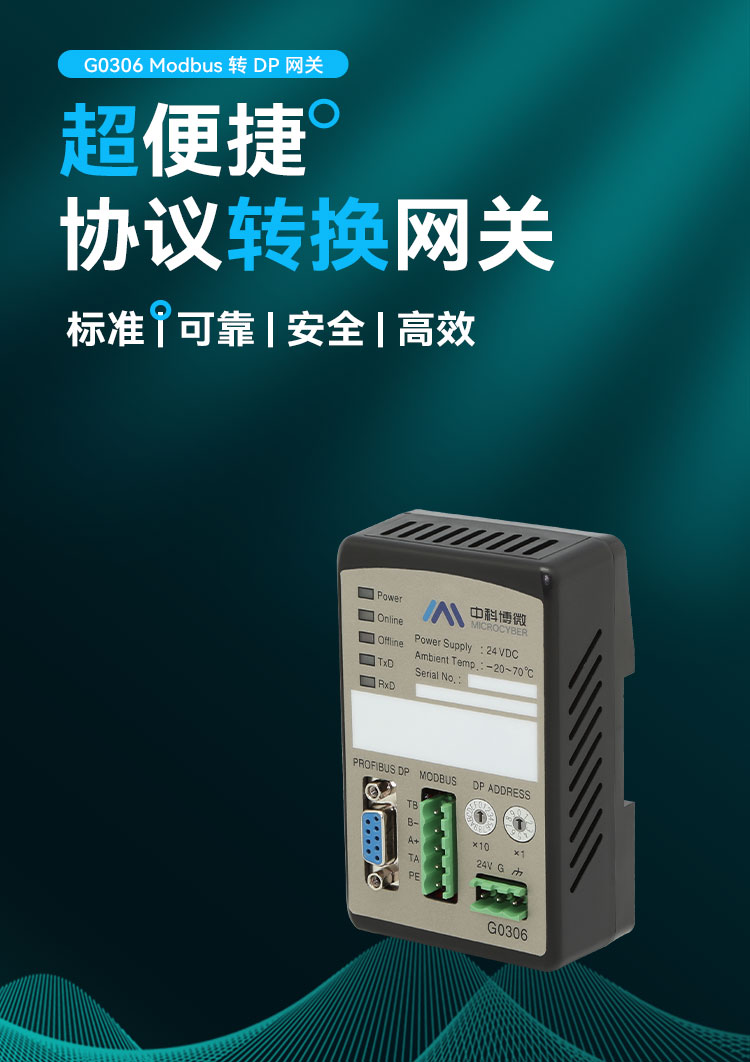

G0306 Modbus 轉 DP 網關
G0306 Modbus 轉 DP 網關實現了Modbus RTU 到 PROFIBUS DP 的轉換功能。可以使多個符合 Modbus RTU 通信規則的從站設備接入到 PROFIBUS DP 網絡中。Modbus 端既可做主站，也可做從站，此功能通過特殊功能按鍵切換。
G0306 Modbus 轉 DP 網關：
1. Modbus-RTU 協議轉換成 DP 協議
2. 標準 DP 接口，波特率自適應，最大支持 12Mbps
3. 最大支持 244 字節輸入/輸出
4. 通過 GSD 可配置 Modbus 通信參數
5. Modbus 既可做主站，也可以做從站
產品描述
G0306 Modbus 轉 DP 網關 ：實現了Modbus RTU到PROFIBUS DP的轉換功能?？梢允苟鄠€符合Modbus RTU通信規則的從站設備接入到PROFIBUS DP網絡中。Modbus端既可做主站，也可做從站，此功能通過特殊功能按鍵切換。

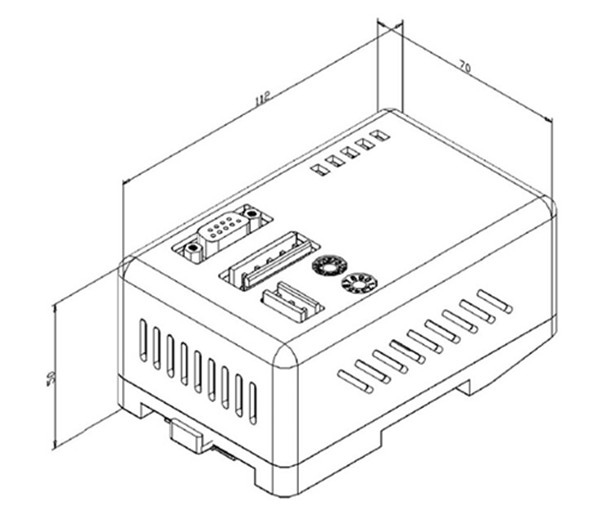

G0306 Modbus 轉 DP 網關外形尺寸圖：
尺寸圖（單位：mm）

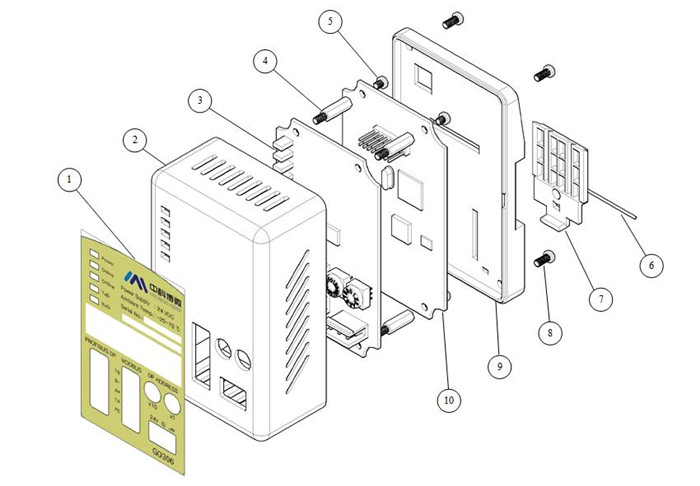

G0306 Modbus 轉 DP 網關結構圖：
網關設備整機結構圖
1 | 貼膜 | 2 | 上蓋 | 3 | 接口卡 | 4 | 六棱柱 |
5 | 寬沿螺釘 | 6 | 鐵絲 | 7 | 卡子 | 8 | 寬沿螺釘 |
9 | 底座 | 10 | 通信卡 |

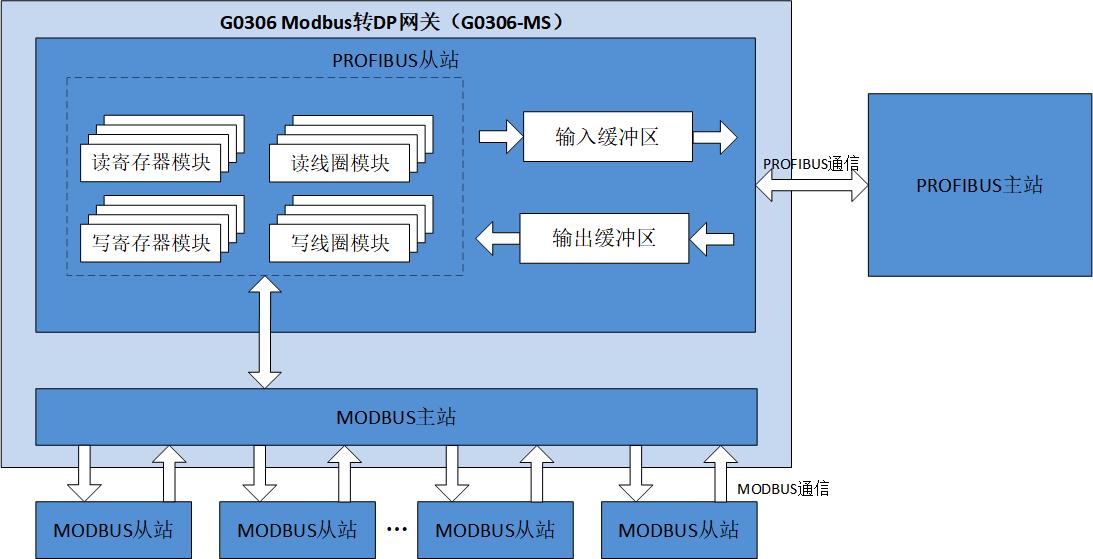

G0306 Modbus 轉 DP 網關原理框圖:
網關原理框圖
G0306 Modbus 轉 DP 網關詳細數據一覽：
基本參數:
工作電壓 | 24VDC(±20%) |
額定電流 | I24V:≤60mA |
工作溫度 | -20℃～70℃ |
貯存溫度 | -40℃～70℃ |
濕度范圍 | 5%～95%RH |
Modbus 物理接口 | RS485 （可配置終端）/ RS232 |
Modbus 字符傳輸模式 | RTU模式 |
性能指標:
| 防護等級 | 外殼防護等級達到IP20 |
電磁兼容 | 符合GB/T 18268.1-2010《測量、控制和實驗室用的電設備 電磁兼容性要求 第1部分:通用要求》中工業場所的抗擾度要求 FF端口測試方法采用GB/T 18268.23-2010 《測量、控制和實驗室用的電設備 電磁兼容性要求 第23部分：特殊要求 帶集成或遠程信號調理變送器的試驗配置、工作條件和性能判據》 |
