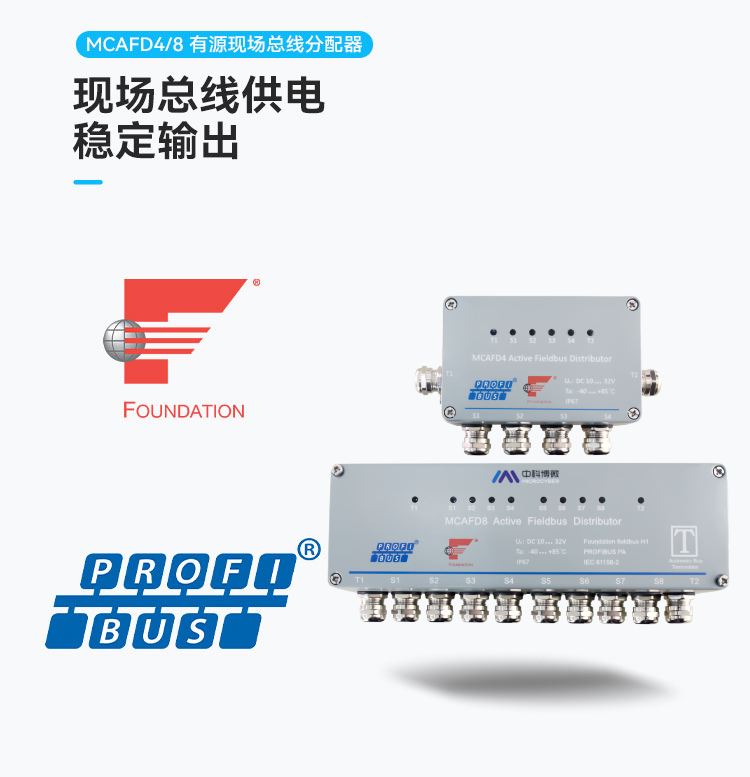

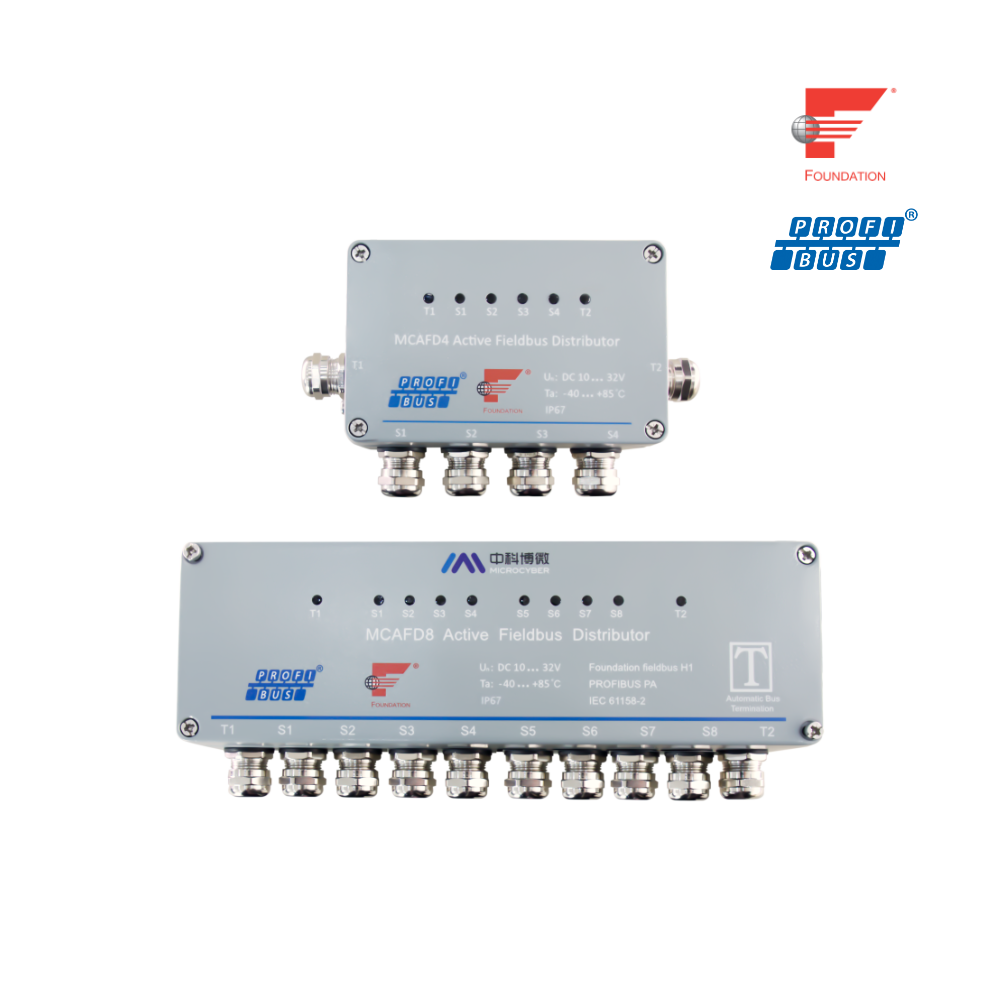

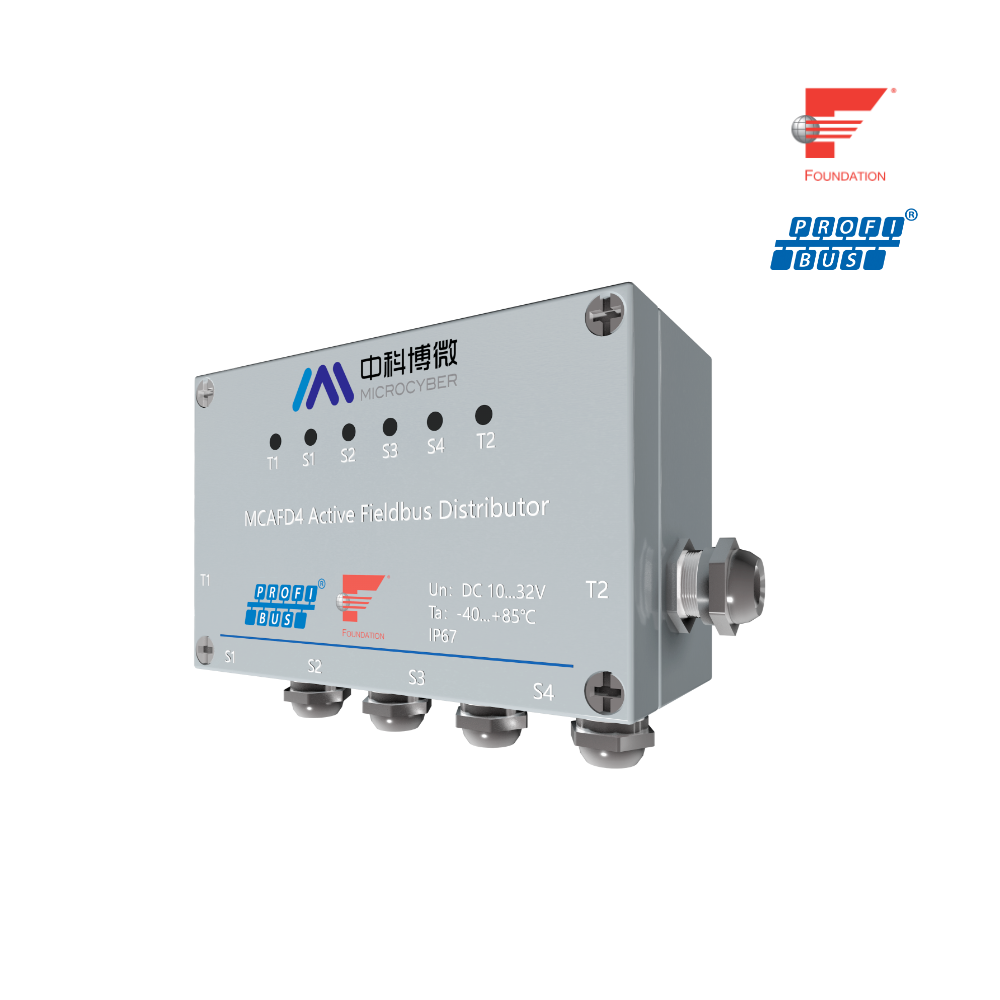

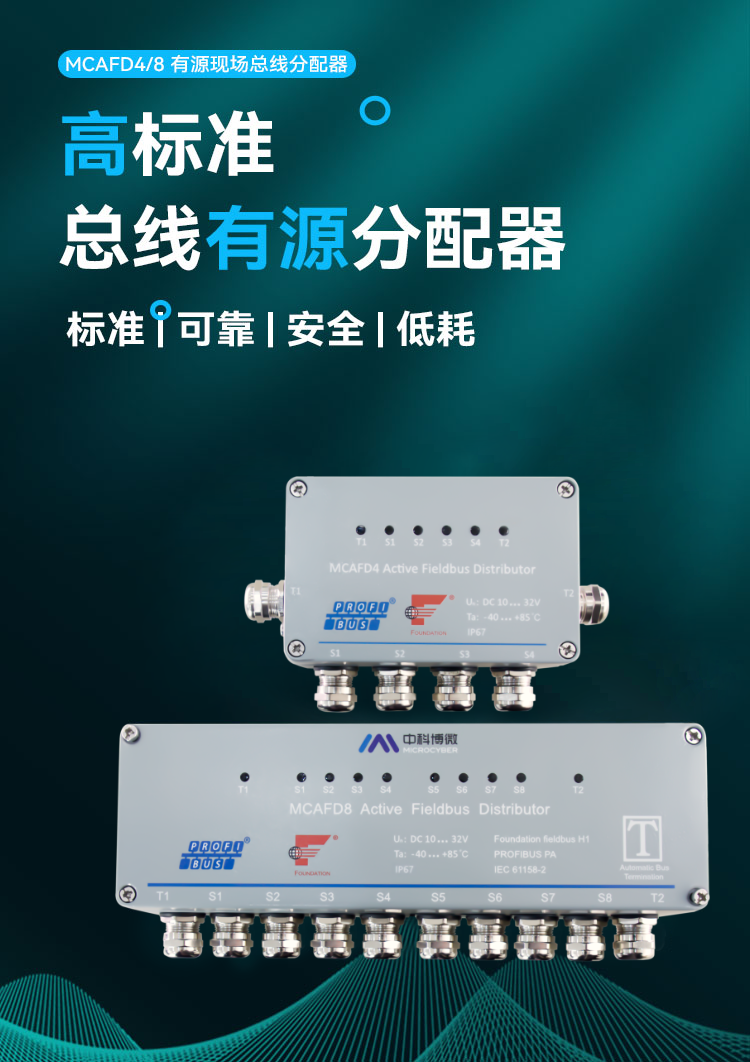

MCAFD4/8 有源現場總線分配器
有源現場總線分配器可用于多臺 FF-H1 和 PROFIBUS PA 設備連接到現場總線上，并具有終端匹配功能。在總線主線或支線末端，且 T2 處無任何連接時，可當做終端匹配器使用。
MCAFD4/8 有源現場總線分配器（現場總線接線盒）:
1. 總線供電，適用于符合 IEC61158-2 標準的現場總線
2. LED 指示燈故障診斷
3. 短路保護功能，隔離故障設備
4. 安裝或拆卸現場總線設備，不影響總線其他設備的正常運行
5. 降低安裝成本，簡化電氣維護,外殼連接處防水、防塵
6. 現場總線輸入不分極性，用戶不必考慮現場總線設備正負問題
7. 每個現場總線接線盒最多可掛接 4/8 個現場總線設備
產品描述
MCAFD4/8 有源現場總線分配器：適合于FF-H1和PROFIBUS PA現場總線應用，通過分配器將現場設備以主干線-分支的拓?fù)浣Y(jié)構連接到系統，每個分配器有四個分支，內置自動總線終端，LED狀態指示能快速診斷主線、支線的短路狀態，自動隔離故障區段，分配器的多重保護功能，保證系統安全運行。

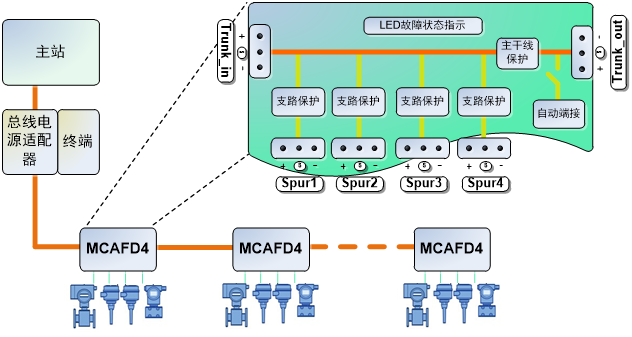

MCAFD4 有源現場總線分配器系統鏈接圖：

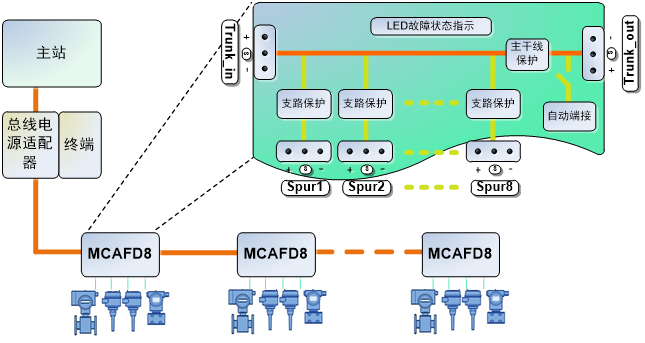

MCAFD8 有源現場總線分配器系統鏈接圖：

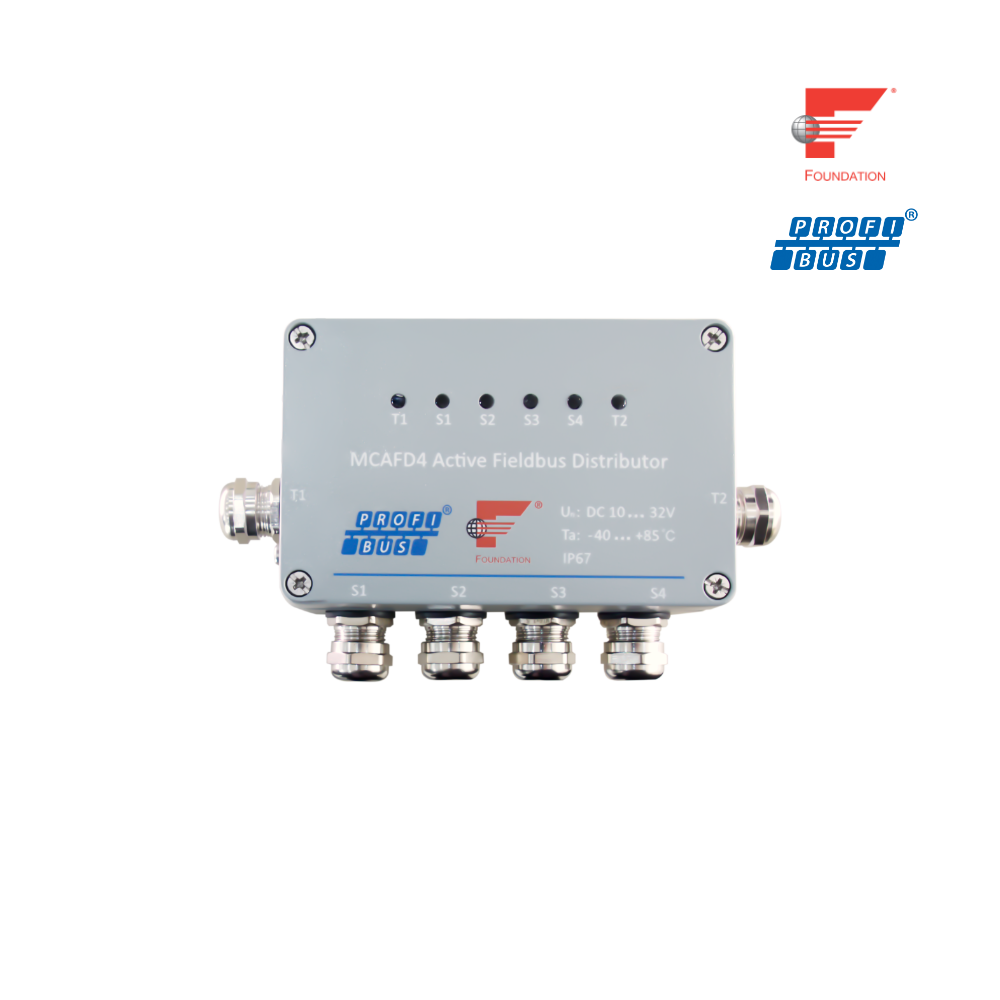

MCAFD4 有源現場總線分配器技術指標：
功耗 | |
空載電流損耗 | ＜10mA |
功耗 | ＜180mW |
主干線 | |
電氣接頭數量 | 2 |
電氣接頭 | M16*1.5 |
電纜直徑 | 4～9mm |
接線端子 | 螺釘式PCB接線端子（3針） |
總線輸入電壓 | 10～32VDC |
主線最大輸出電流 | 1A |
主線壓降 | ＜0.3V |
自動總線端接 | √ |
支線 | |
電氣接頭數量 | 4 |
可連接現場設備數量 | 4 |
電氣接頭 | M16*1.5 |
電纜直徑 | 4～9mm |
接線端子 | 螺釘式PCB接線端子（3針） |
支線輸出電壓 | 9～31VDC |
支線最大輸出電流 | 60mA |
短路保護電流 | ＜300uA |
主線和支線壓降 | ＜1V |
接口 | |
PROFIBUS PA | √ |
FOUNDATION Fieldbus H1 | √ |
環境特性 | |
工作溫度 | －40℃～＋85 ℃ |
存儲溫度 | －40℃～＋85 ℃ |
相對濕度 | 5%RH～95%RH |
防護等級 | IP67 |
尺寸 W x H x D (mm) | 125*57*80（無電氣接頭） |
? 重量 | 600g |

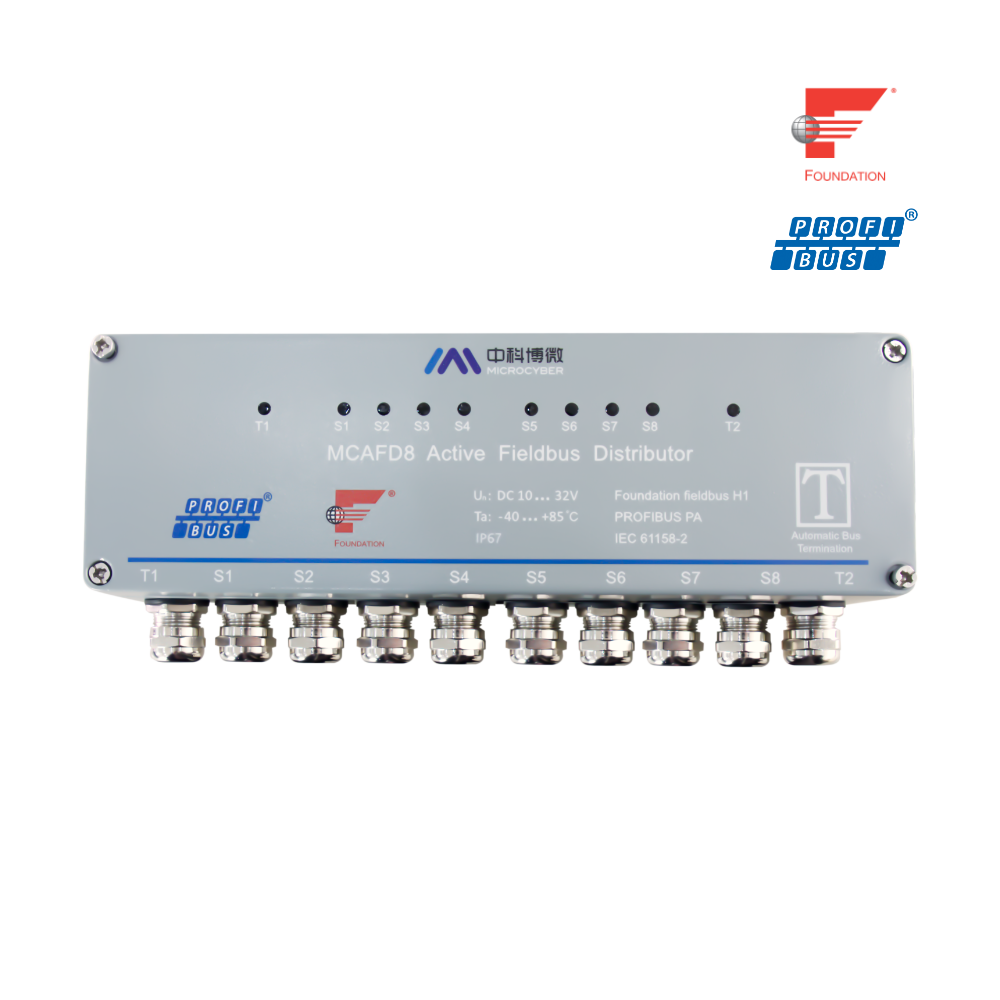

MCAFD8 有源現場總線分配器技術指標：
功耗 | |
空載電流損耗 | ＜15mA |
功耗 | ＜240mW |
主干線 | |
電氣接頭數量 | 2 |
電氣接頭 | M16*1.5 |
電纜直徑 | 4～9mm |
接線端子 | 螺釘式PCB接線端子（3針） |
總線輸入電壓 | 10～32VDC |
主線最大輸出電流 | 1A |
主線壓降 | ＜0.1V |
自動總線端接 | √ |
支線 | |
電氣接頭數量 | 8 |
可連接現場設備數量 | 8 |
電氣接頭 | M16*1.5 |
電纜直徑 | 4～9mm |
接線端子 | 螺釘式PCB接線端子（3針） |
支線輸出電壓 | 9～31VDC |
支線最大輸出電流 | 60mA |
短路保護電流 | ＜300uA |
主線和支線壓降 | ＜1V |
接口 | |
PROFIBUS PA | √ |
FOUNDATION Fieldbus H1 | √ |
環境特性 | |
工作溫度 | －40℃～＋85 ℃ |
存儲溫度 | －40℃～＋85 ℃ |
相對濕度 | 5%RH～95%RH |
防護等級 | IP67 |
尺寸 W x H x D (mm) | 250*57*80（無電氣接頭） |
重量 | 1200g |
