產品描述

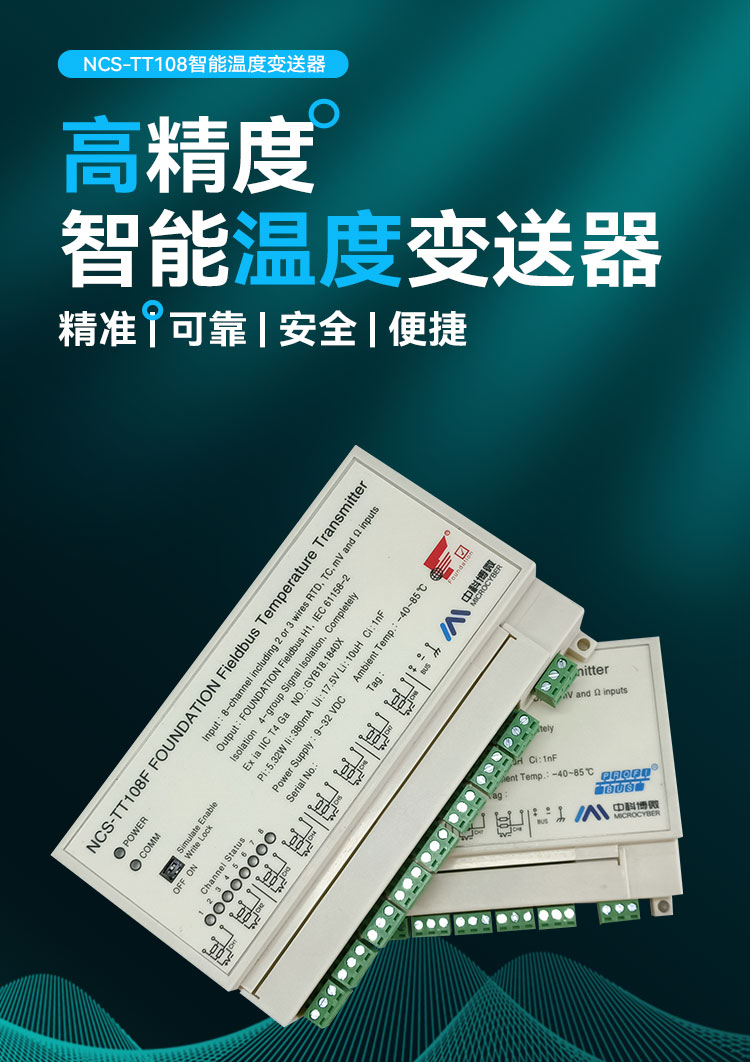

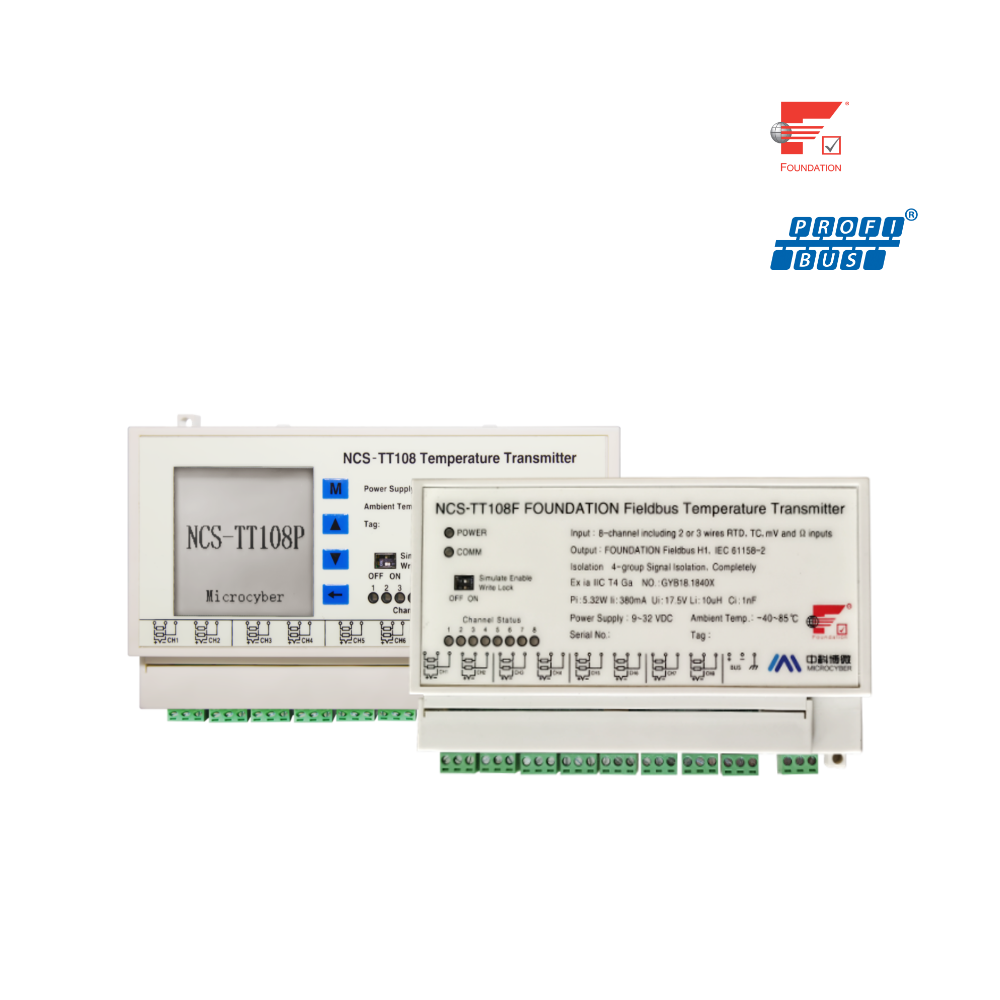

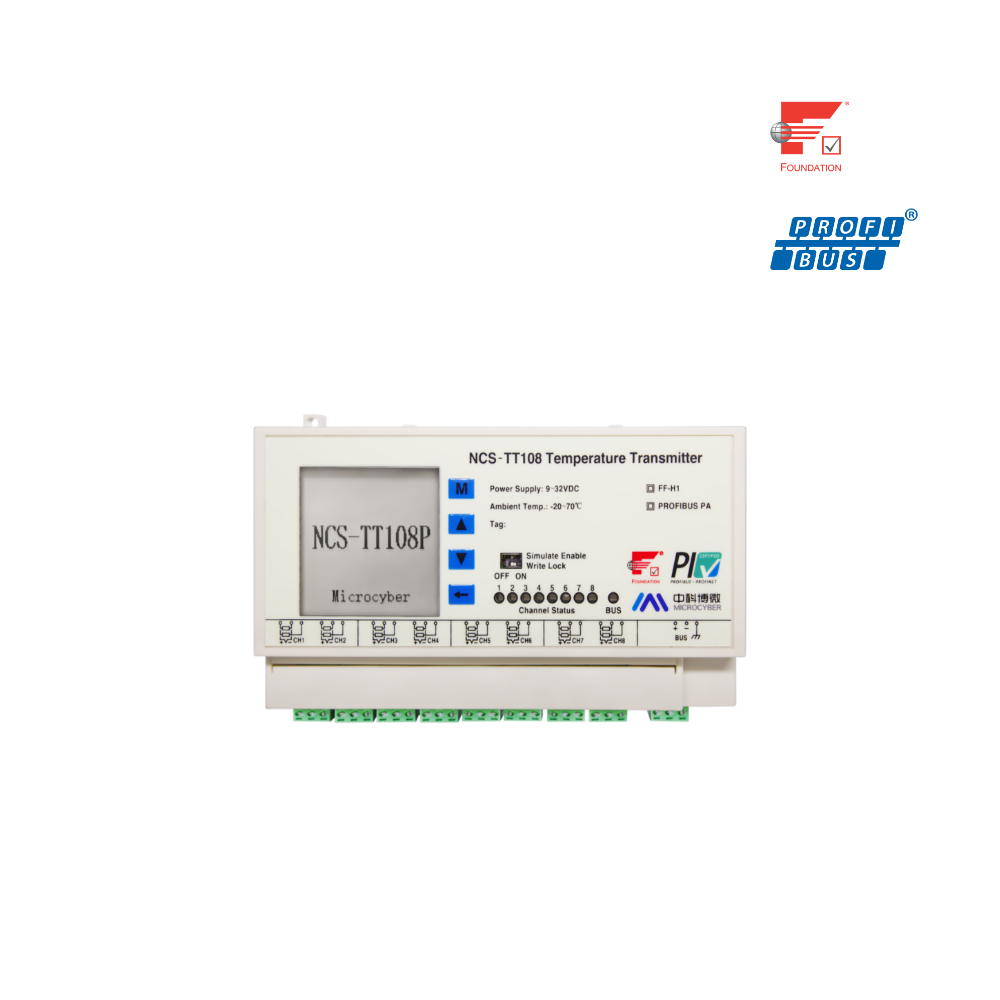

NCS-TT108 系列智能溫度變送器：采用現場總線技術，是新一代現場總線智能溫度變送器，是過程控制中不可缺少的現場設備。該設備集成了豐富的功能模塊，既可以實現一般的檢測功能，也可以實現復雜的控制策略。

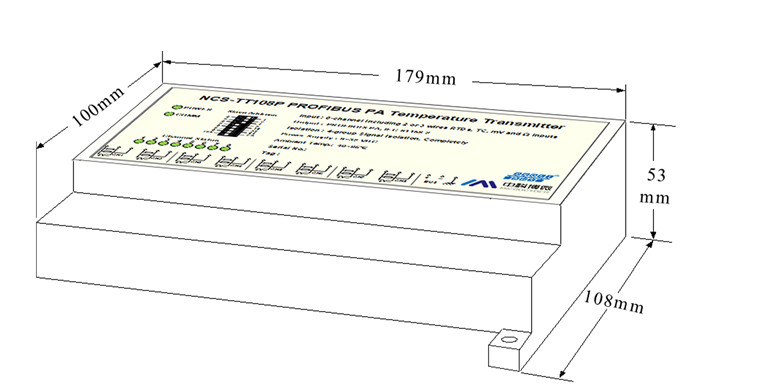

智能溫度變送器外形尺寸圖：
尺寸圖（單位：mm）

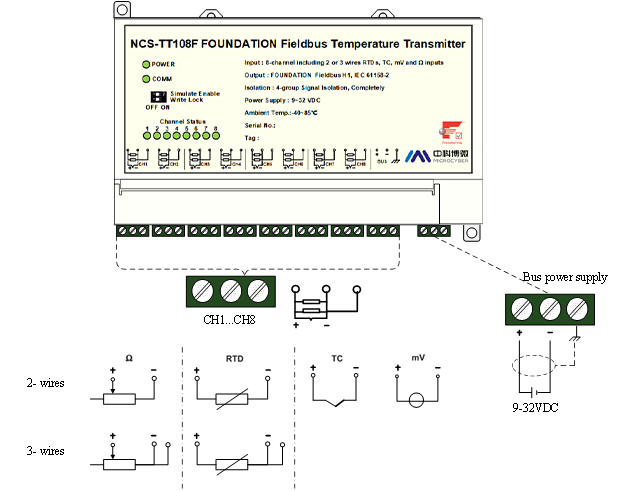

智能溫度變送器接線圖：
溫度變送器接線圖
NCS-TT108 智能溫度變送器可安裝在控制室內。當需要安裝在室外時，必須選用室外型鋁箱，室外型箱體具有防水結構，材質為壓鑄鋁。
NCS-TT108 智能溫度變送器采用數字化技術，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用。

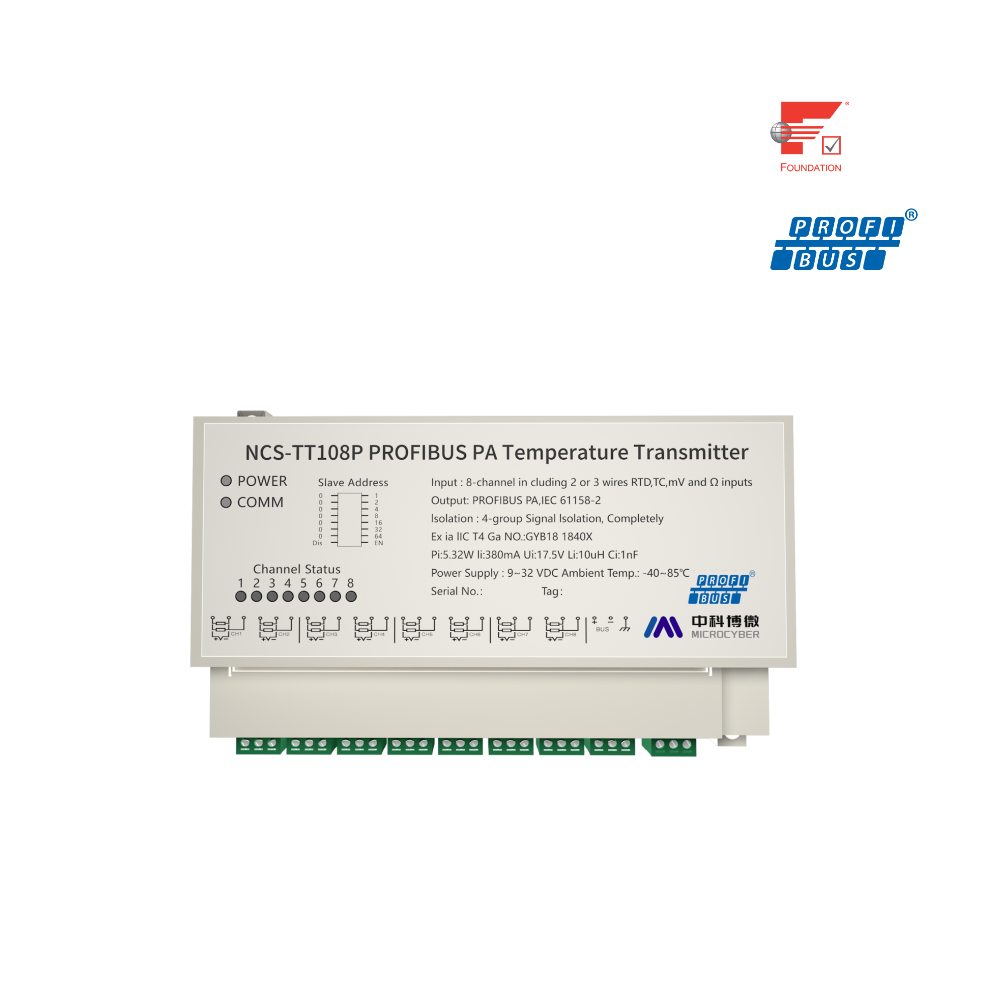

NCS-TT108 智能溫度變送器支持 FF、PA 協議，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT108 智能溫度變送器熱電阻技術指標：
RTD常溫精度指標（25℃）
信號類型 | 建議使用范圍 | 精度 |
電阻信號 | （0~500）Ω | ±0.09Ω |
電阻信號 | （0~4000）Ω | ±0.7Ω |
Pt100 | （-200 ~ 850）℃ | ±0.3℃ |
Pt1000 | （-200 ~ 850）℃ | ±0.3℃ |
Cu50 | （-50 ~ 150）℃ | ±0.5℃ |
Cu100 | （-50~ 150）℃ | ±0.4℃ |
NCS-TT108 智能溫度變送器熱電偶技術指標：
熱電偶常溫精度指標（25℃）
信號類型 | 建議使用范圍 | 精 度 |
毫伏 | （-100 ~ 100）mV | 0.05% |
B | （500 ℃~ 1810）℃ | ±1.0℃ |
E | （-200 ℃~ 1000）℃ | ±0.4℃ |
J | （-190 ℃~ 1200）℃ | ±0.4℃ |
K | （-200℃ ~ 1372）℃ | ±0.4℃ |
N | （-190℃ ~ 1300）℃ | ±0.8℃ |
R | （0℃ ~ 1768）℃ | ±1.0℃ |
S | （0 ℃~ 1768）℃ | ±1.0℃ |
T | （-200℃ ~ 400）℃ | ±0.4℃ |
NCS-TT108 智能溫度變送器詳細數據一覽：
輸入信號 | Pt100、Pt1000、Cu50、Cu100、0～500Ω、0~4000Ω電阻；B，E，J，N，K，R，S，T八種分度號的熱電偶； -100mV～100mV電壓信號 |
通道數 | 八通道 |
RTD接線方式 | 2、3線制 |
總線電源 | 9 ～ 32 VDC 電流消耗（靜態）： ≤ 20 mA |
總線信號 | 通信速率31.25Kbit/s |
絕緣 | 輸入通道與總線之間：500Vrms（707VDC） 溫度轉換模塊之間：500Vrms（707VDC） 輸入通道、總線與大地之間：500Vrms（707VDC） 模塊內兩溫度輸入通道間不隔離 |
工作溫度 | -40℃～85℃ |
濕度范圍 | 0%～95%RH，無凝露 |
啟動時間 | ≤5秒 |
更新時間 | 0.2秒 |
振動試驗 | 5~150Hz，3.5mm位移、5g加速度 |
本安等級 | Ex ia IIC T4 Ga |
防護等級 | IP20；室外箱體：IP67 |
電磁兼容 | 符合GB/T 18268-2010 表2要求 |
